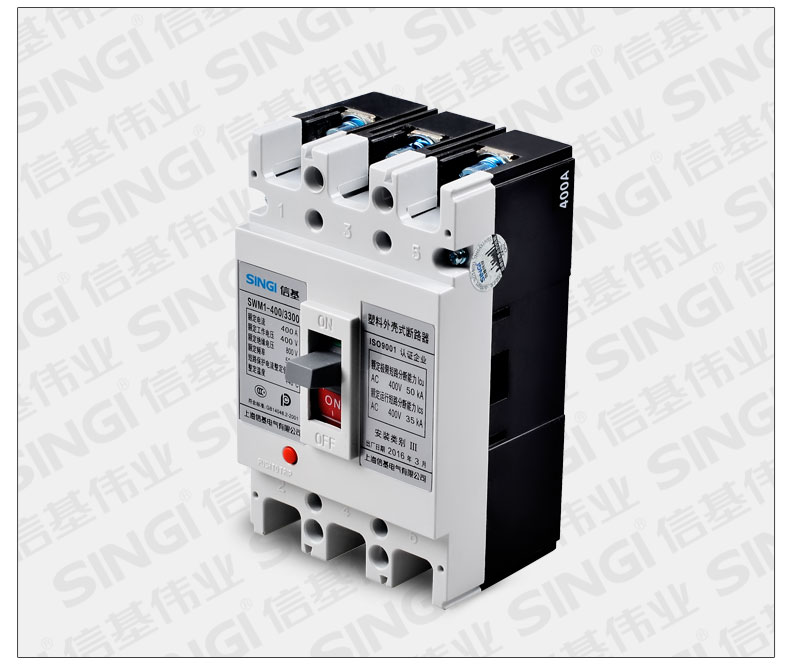

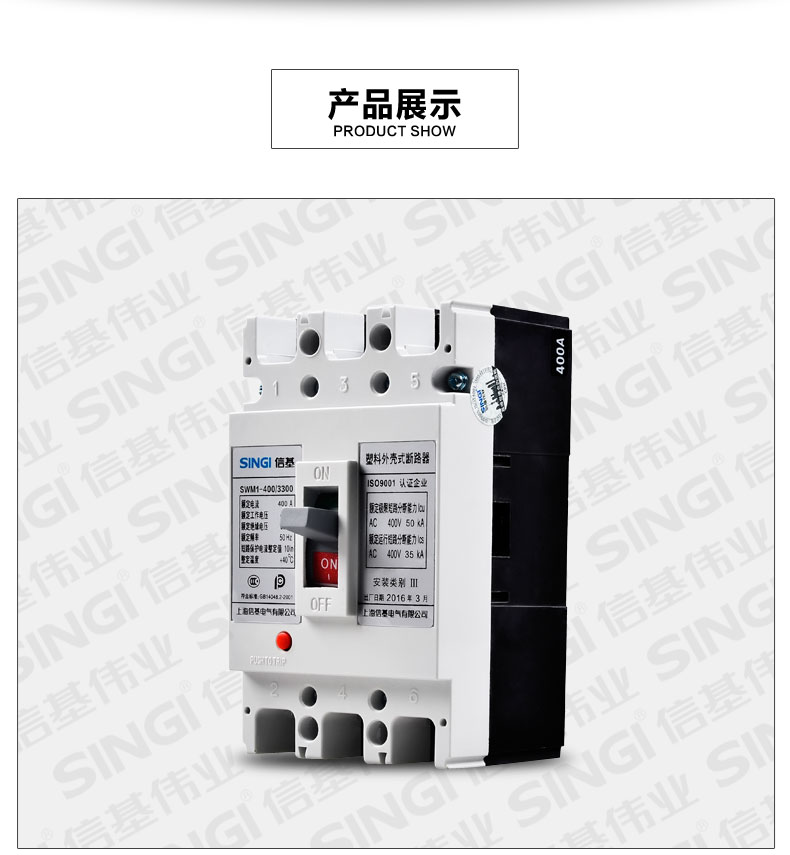

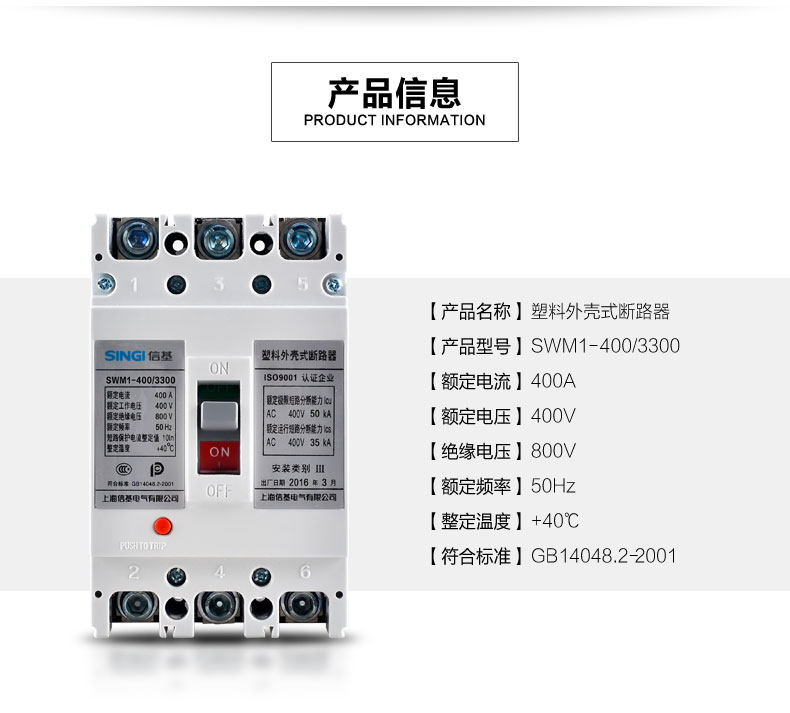

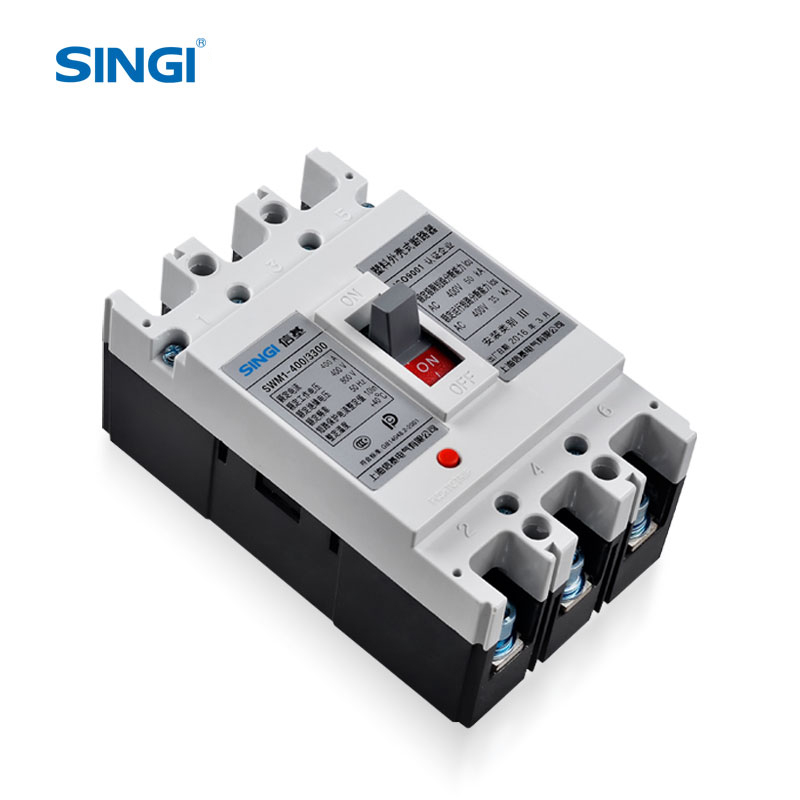

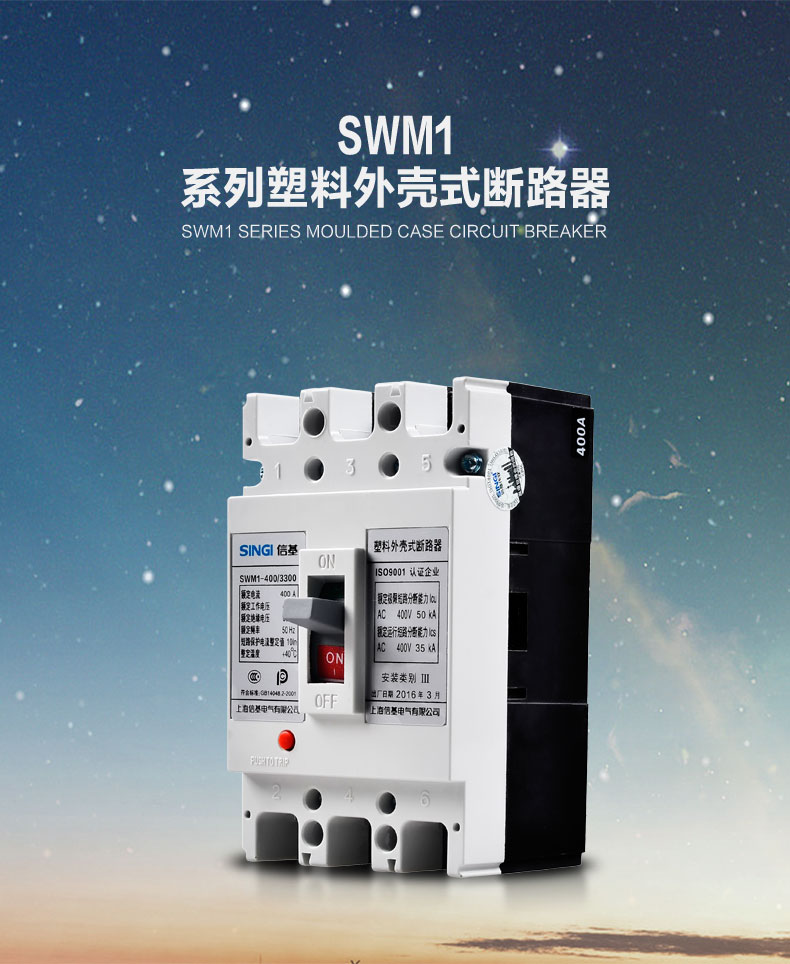

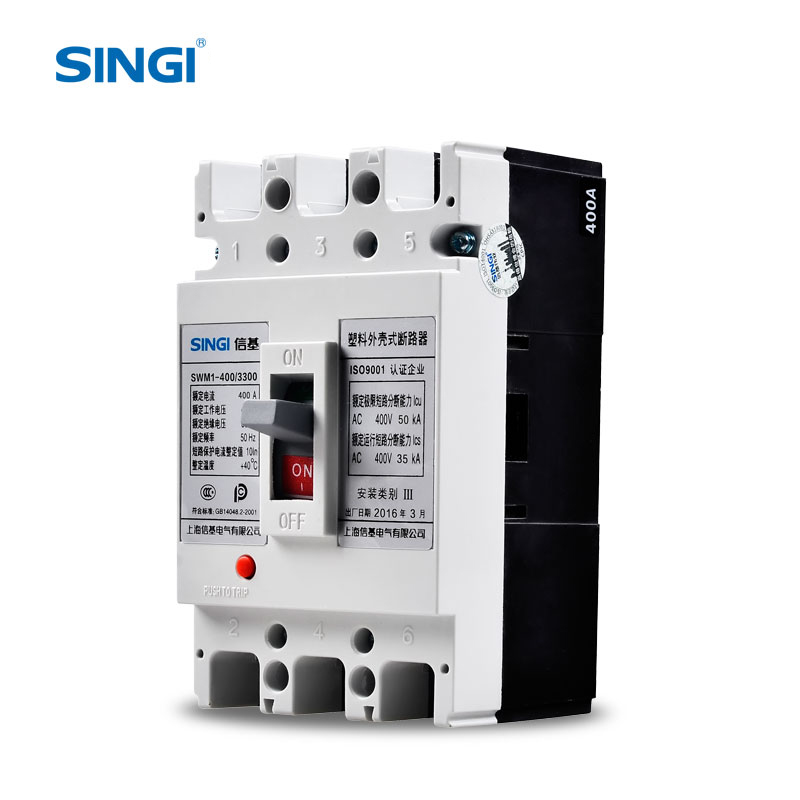

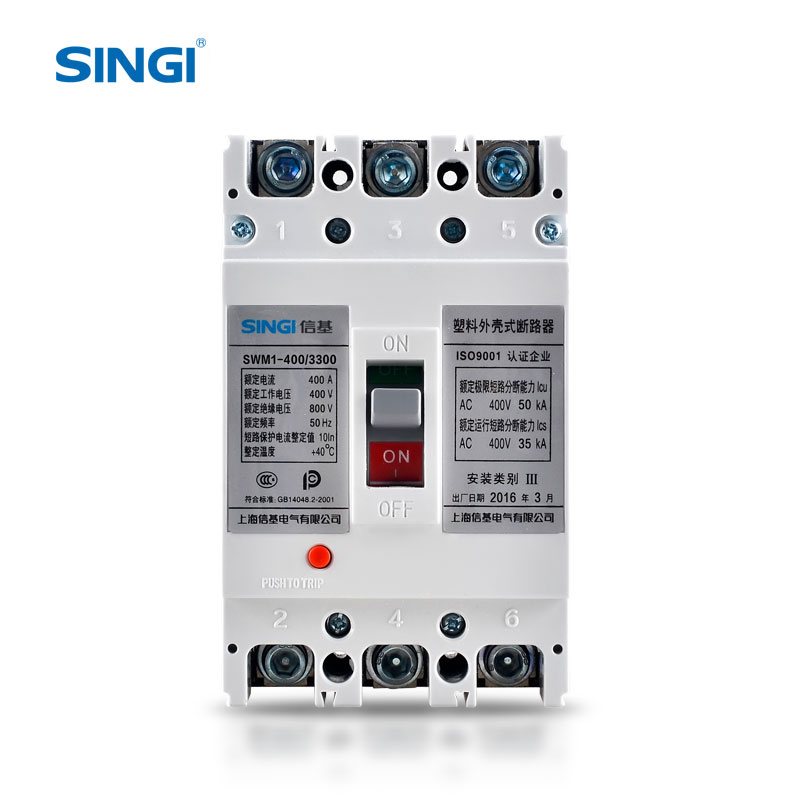

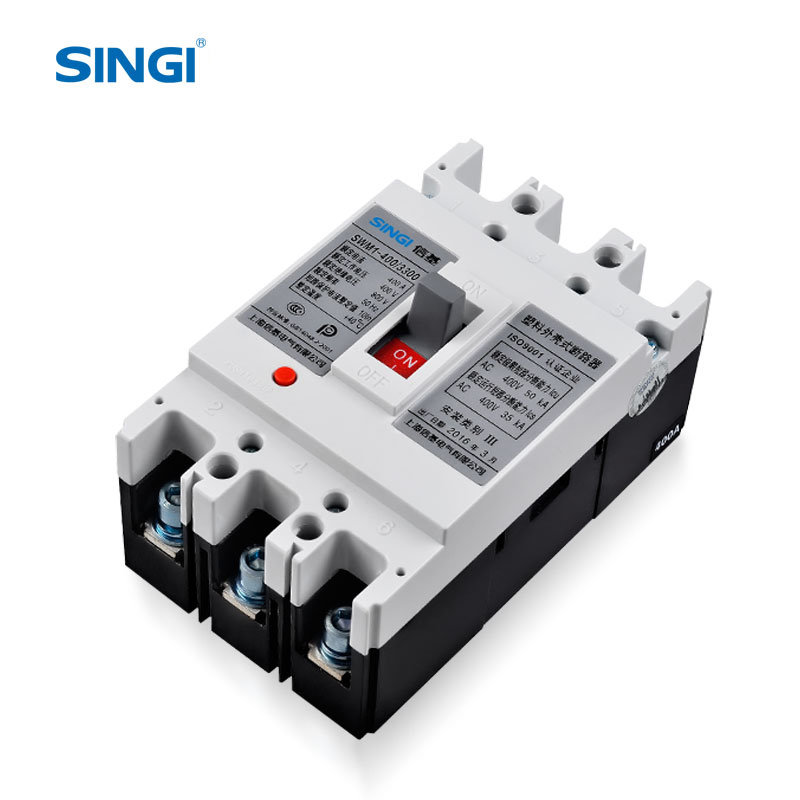

SWM1 Автоматический выключатель в литом корпусе

Отключающая способность: 25-100 kA ; Номинальный ток: 6-1250 A ; Номинальное напряжение: 690 V и ниже ; OEM, ODM: Доступно ;
Статус:
Кол-во:
Запрос В корзину

Параметры продукта






Автоматический выключатель в литом корпусе SWM1 с номинальным напряжением изоляции 800V, применяется в системе электроснабжения переменного тока 50(60) Hz, номинальное напряжение 690V и ниже, номинальный ток 1250A и ниже для нечастых переключений. Автоматический выключатель оснащён устройствами защиты от перегрузки, короткого замыкания и пониженного напряжения; он может защитить цепь и энергетическое оборудование от повреждений.


Автоматический выключатель в литом корпусе может быть разделён на тип C (базовый), тип L (стандартный), тип M (высокая отключающая способность) и тип H (более высокая отключающая способность) в соответствии с его номинальной предельной отключающей способностью при коротком замыкании.


Автоматический выключатель в литом корпусе отличается малым объёмом, высокой отключающей способностью, короткой электрической дугой и вибростойкостью. Это идеальный продукт для применения на суше и на судах.

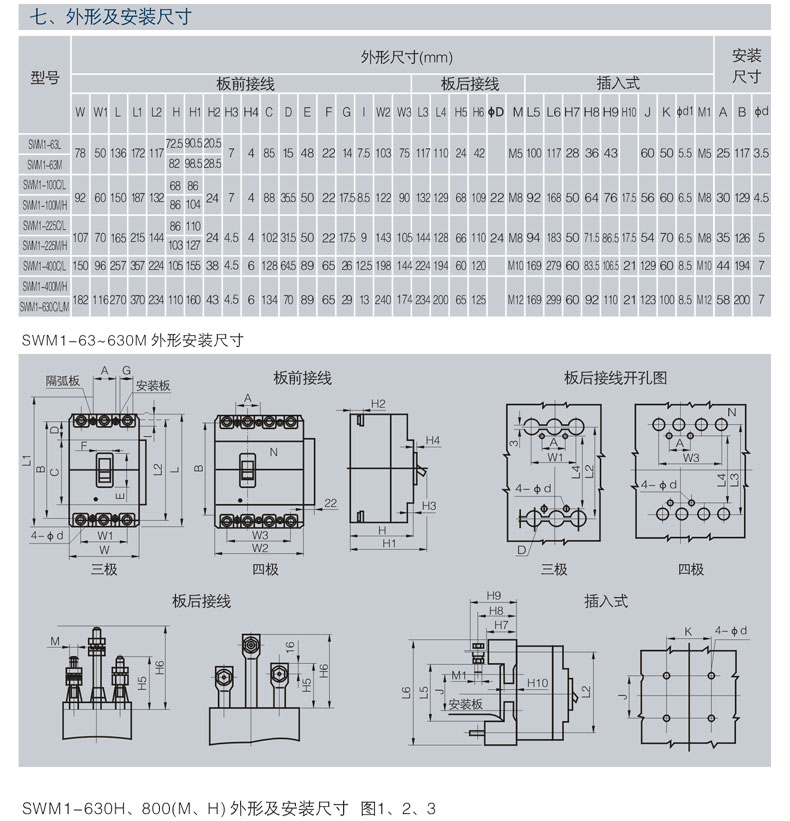

Монтаж может быть вертикальным или горизонтальным, и стандарт соответствует IEC60947-2 and GB14048.2.


Характеристики расцепления

  • Тепловой расцепитель с обратнозависимой выдержкой времени
  • 1,05In (холодное): без расцепления ≥1–2 ч
  • 1,3In (нагретое): расцепление <1–2 ч
  • Электромагнитный расцепитель с регулировкой для защиты распределительных сетей или двигателей

  • Подходит как для распределения электроэнергии, так и для цепей двигателей


Общие параметры

  • Стандарты: IEC 60947-2, GB 14048.2
  • Категория применения: A
  • Working temperature: -5℃ ~ +40℃
  • Расстояние дуги: ≤50 mm / ≤120 mm
  • Механическая износостойкость: 2 000–10 000 циклов
  • Электрическая износостойкость: 2 000–8 500 циклов

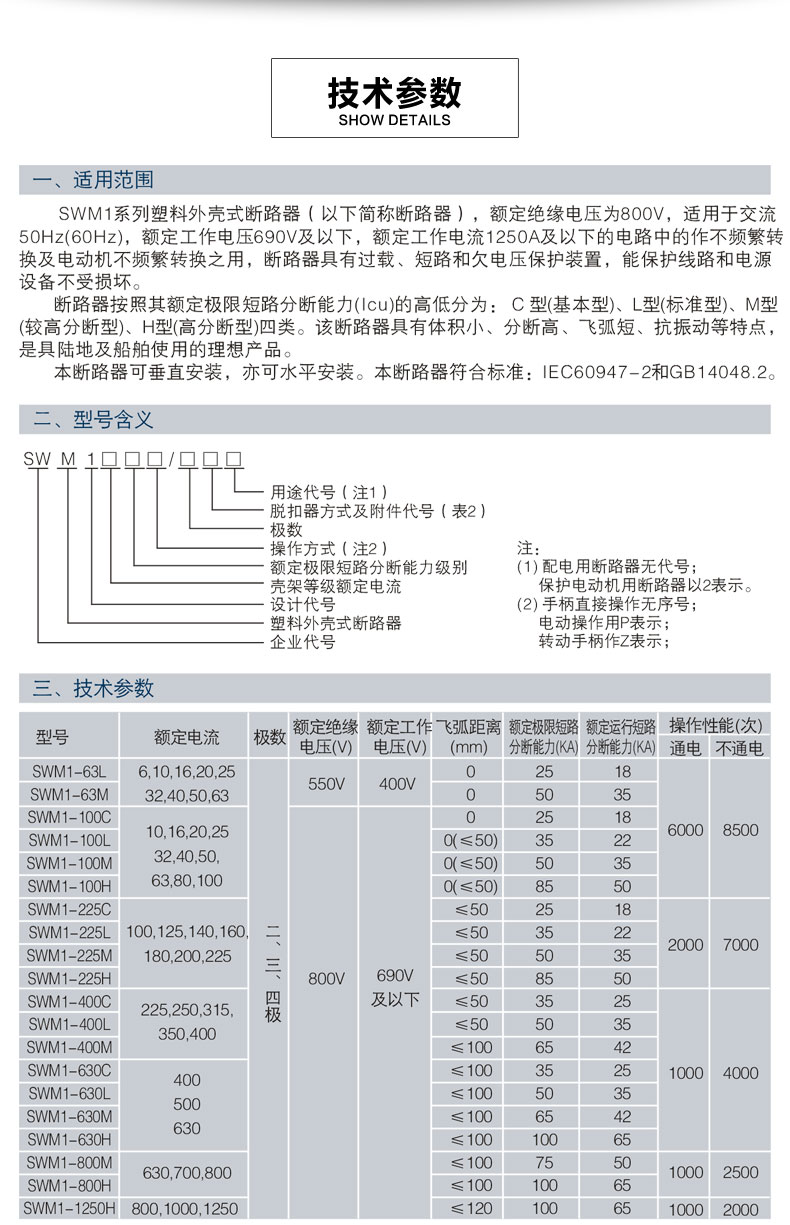

TECHNICAL PARAMETERS





   Модель



Номинальный

Ток

(A)





Полюса

Номинальный



Номинальный

Изоляция

Напряжение

(V)



Номинальный

Напряжение

(V)



Электрический

Arcing

Расстояние

(mm)

Номинальный

Предел

Короткое замыкание

Отключающая

способность

(KA)

Номинальный

Рабочее

Короткое

-замыкание

Отключающая

способность

(KA)

O характеристика

Износостойкость (раз)

Включение Отключение

SWM1-63L

6,10,

16,20,

25,32,

40,50,

63































2,3,4































  800

400

0

25

18

6000

8500



SWM1-63M





690v

and

ниже

50

35

SWM1-100C

10,16,

20,25,

32,40,

50,63,

80,100

25

18

SWM1-100L



 0(<=50)

35

22

SWM1-100M

50

35

SWM1-100H

85

50

SWM1-225C

100,125,

140,160,

180,200,

225

400







<=50

25

18

2000

7000

SWM1-225L













690v

and

ниже

35

22

SWM1-225M

50

35

SWM1-225H

85

50

SWM1-400C

225,250,

315,350,

400

35

25

1000

4000

SWM1-400L

50

35

SWM1-400M









<=100

65

42

SWM1-630C



400,500,

630

35

25

SWM1-630L

50

35

SWM1-630M

65

42

SWM1-630H

100

65

SWM1-800M

630,700,

800

75

50

1000

2500

SWM1-800H

100

65

SWM1-1250H

800,1000,

1250

 <=120

100

65

1000

2000

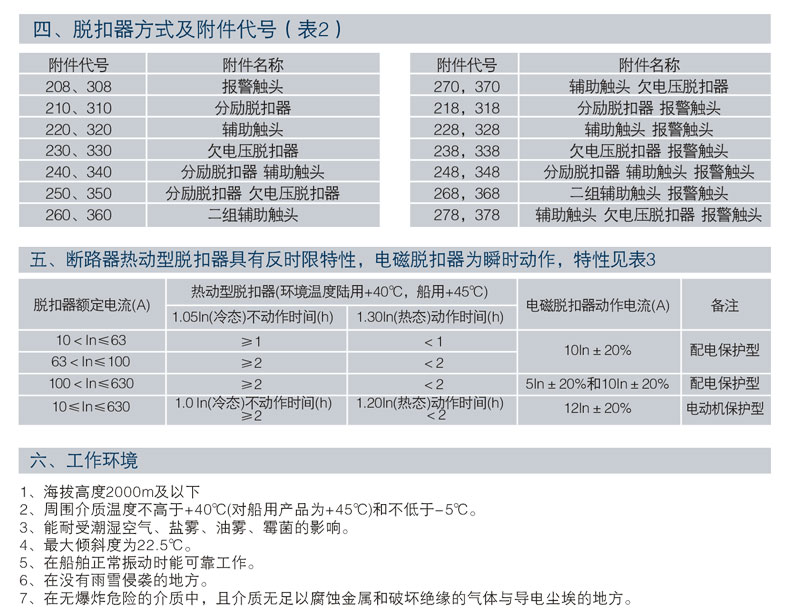

ТЕПЛОВОЙ РАСЦЕПИТЕЛЬ С  ОБРАТНОЗАВИСИМОЙ ВЫДЕРЖКОЙ ВРЕМЕНИ

Ui расцепителя

(A)

Тепловой расцепитель  (40 для суши, 45°Cдля корабля)

Ток расцепления электромагнитного расцепителя (A)

Примечание

1,05In (холодное состояние) без времени отключения (ч)

1,30 (тепловое состояние) время отключения (ч)

10

>=1

<1

10In±20%

Распределение электроэнергии

63

>=2

<2

100

>=2

<2

5In±20%&10In±20%

Распределение электроэнергии

10

1,0In (холодное) без времени отключения (ч)

1,20In (тепловое) время отключения (ч)

12In±20%

Защита двигателя



MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCB

MCCBMCCB

MCCB

MCCB

MCCB


FAQ

В: В чём разница между степенями отключающей способности C/L/M/H в MCCB SWM1?О: C=базовый (25 kA) для лёгкого коммерческого применения; L=стандартный (35–50 kA) для общей промышленности; M=высокий (50–75 kA) для тяжёлой промышленности; H=повышенный (85–120 kA) для сетей с высокой мощностью короткого замыкания, центров обработки данных и морских применений. Более высокие классы безопасно выдерживают большие токи короткого замыкания.

В: Почему SWM1 можно устанавливать как вертикально, так и горизонтально, тогда как многие автоматические выключатели в литом корпусе — нет?О: В SWM1 используется сбалансированный внутренний механизм и структура срабатывания, не зависящая от силы тяжести. Большинство автоматических выключателей в литом корпусе зависят от силы тяжести и могут монтироваться только вертикально. Конструкция SWM1 делает его идеальным для компактных шкафов, судов и специального оборудования.

В: В чём разница между автоматическим выключателем в литом корпусе SWM1 и обычным модульным автоматическим выключателем в сценариях применения?О: Модульный автоматический выключатель предназначен для цепей ответвлений с малым током (обычно ≤63 A). Автоматический выключатель в литом корпусе SWM1 предназначен для главных вводов, крупных фидеров, двигателей и промышленных систем до 1250 A. Он обеспечивает более высокую отключающую способность, регулируемую защиту и большую долговечность при тяжёлых нагрузках.

В: Почему SWM1 подходит как для наземного, так и для морского применения?О: Он имеет вибростойкую конструкцию, стабильное срабатывание при ударах, стойкость к высоким температурам и надёжную работу в суровых условиях. Морские версии откалиброваны на 45°C вместо 40°C для большей термостойкости.

В: Может ли MCCB SWM1 защищать как цепи распределения электроэнергии, так и двигатели?О: Да. Он имеет двойную калибровку: тип распределения использует электромагнитное срабатывание 5In/10In; тип двигателя использует срабатывание 12In, чтобы избежать ложных срабатываний из-за большого пускового тока, обеспечивая при этом защиту от перегрузки и короткого замыкания.

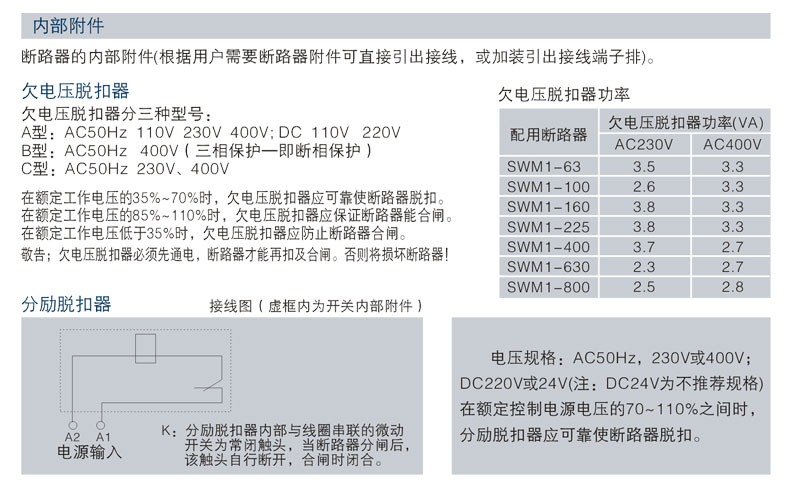

В: Что означает защита от пониженного напряжения в MCCB SWM1?О: Если напряжение системы падает ниже безопасного порога, автоматический выключатель в литом корпусе автоматически срабатывает, чтобы предотвратить повреждение оборудования, нестабильную работу или аномальный нагрев из-за пониженного напряжения. Это критично для двигателей, компрессоров и систем управления.



О SINGI

Основана в 1995, SINGI является всемирно признанным производителем, специализирующимся на низковольтных электрических компонентах премиум-класса. Имея более 30 лет производственного совершенства, мы предлагаем комплексные решения для распределения электроэнергии клиентам более чем в 30 странах.

  • Передовое производство: Наше 40,000 m² предприятие располагает более чем 20 автоматизированными производственными линиями, что обеспечивает высокую точность и стабильную цепочку поставок для крупномасштабных инфраструктурных проектов.

  • Качество и испытания: Каждый SWM1 MCCB проходит строгие испытания в нашей лаборатории, соответствующей стандарту CNAS. Мы используем современное испытательное оборудование для проверки тепломагнитного расцепления, механической износостойкости и отключающей способности при коротком замыкании.

  • Международные сертификаты: SINGI работает в соответствии с ISO9001 and ISO14001 системами менеджмента. Наш ассортимент продукции полностью сертифицирован по CE, CB, UL и CCC, соответствует самым высоким стандартам безопасности в Европе, Азии и Америке.

  • Стратегический партнёр: Нам доверяют мировые лидеры, такие как Honeywell, CHINT и HONYAR, SINGI продолжает внедрять инновации в области электробезопасности и интеллектуального распределения электроэнергии.


Сценарии применения

  • Промышленное распределение электроэнергии: заводы, цеха, оборудование
  • Коммерческий ввод: здания, торговые центры, больницы, дата-центры
  • Защита двигателей и тяжёлого оборудования
  • Защита выходных цепей генераторов и трансформаторов
  • Морские и судовые системы электроснабжения
  • Инфраструктура и строительные площадки
  • Горнодобывающие и системы электроснабжения тяжёлого режима
  • Оборудование OEM и панели управления
