DZ15 MCCB

Номинальное напряжение: 220/380 V AC · Номинальная частота: 50 Hz · Отключающая способность: 3 kA · OEM: Доступно

Статус:

Кол-во:



Запрос В корзину

Параметры продукта

Обзор продукта

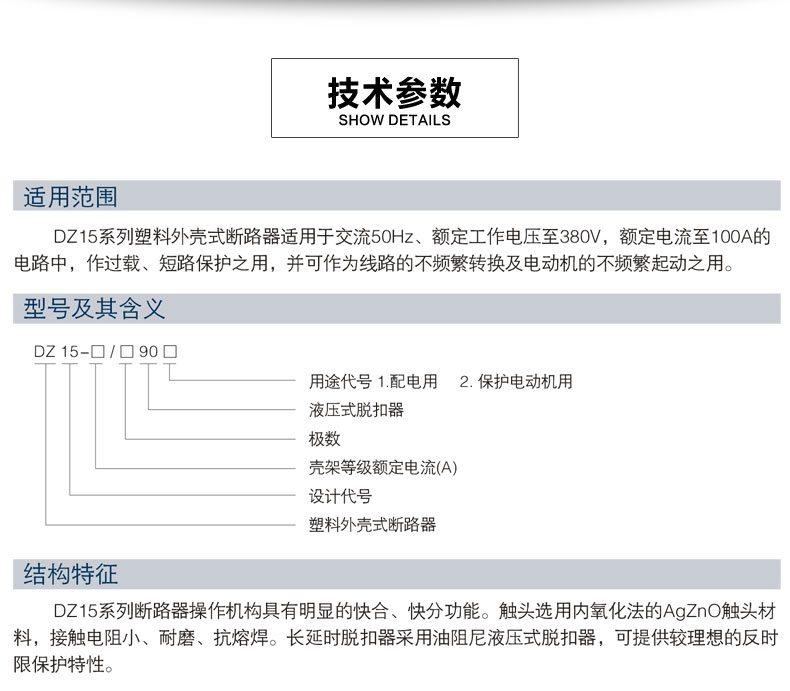

Автоматический выключатель в литом корпусе серии DZ15 подходит для переменного тока 50 Hz, номинального рабочего напряжения до 380 V и номинального тока до 100 A. Он используется для защиты от перегрузки и короткого замыкания, а также может применяться для нечастых переключений линии и нечастого пуска двигателя.

Конструктивные особенности
Механизм управления автоматического выключателя серии dz15 имеет выраженную функцию быстрого замыкания и быстрого размыкания. Контакт изготовлен из контактного материала agzno, полученного методом внутреннего окисления, который обладает преимуществами низкого переходного сопротивления, износостойкости и стойкости к свариванию. Расцепитель с большой выдержкой времени выполнен в виде гидравлического расцепителя с масляным демпфированием, что обеспечивает идеальные характеристики обратнозависимой защиты по времени.

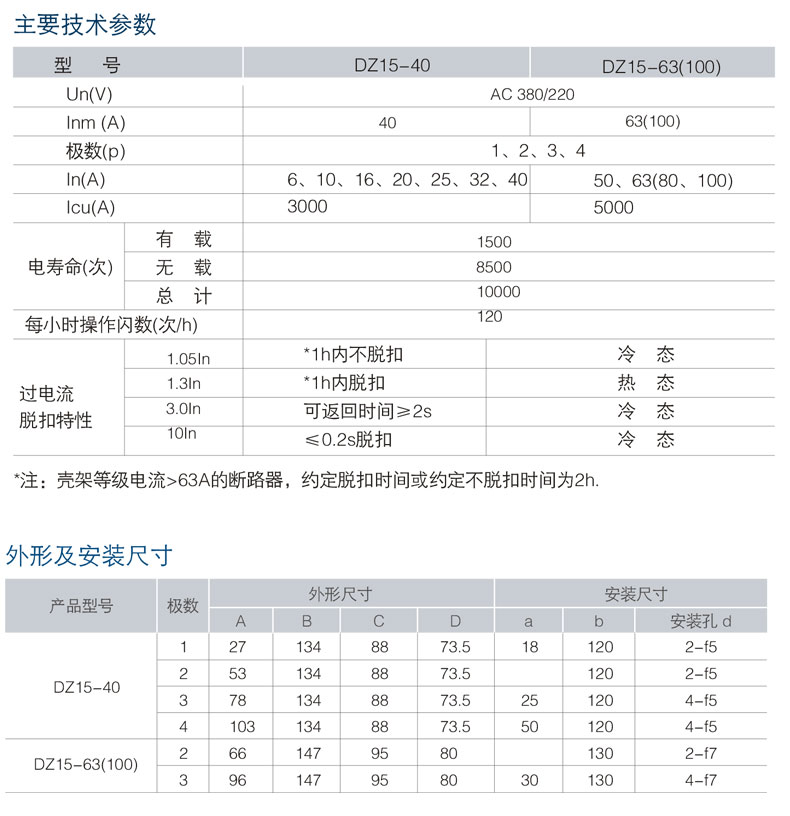

Технические параметры

Тип		DZ15-40	DZ15-63(100)
Un(V)		AC380/220
Inm(A)		40	63(100)
Число полюсов		1;2;3;4;
In(A)		6,10,16,20,25,32,40,	50,63,(80,100))
Icu(A)		3000	5000
Электрическая износостойкость (раз)	Напряжение нагрузки	1500
	Без нагрузки	8500
	total	10000
Число рабочих срабатываний в час		120
Характеристика расцепления при сверхтоке	1.05In	1In: без расцепления в течение 1 ч	Холодное состояние
	1.3In	1In: расцепление в течение 1 ч	Холодное состояние
	3.0In	Время восстановления ≥2 с	Холодное состояние
	10n	расцепление ≤0,2 с	Холодное состояние
Примечание": Для автоматических выключателей, у которых ток рамки корпуса превышает 63 A, согласованное время срабатывания или несрабатывания составляет 2 ч.

Код типа	Число полюсов	Размер изделия				Монтажный размер
Код типа	Число полюсов	A	B	C	D	a	b	Расстояние между монтажными отверстиями
DZ15-40	1	27	134	88	73.5	18	120	2-Φ5
	2	53	134	88	73.5		120	2-Φ5
	3	78	134	88	73.5	25		4-Φ5
