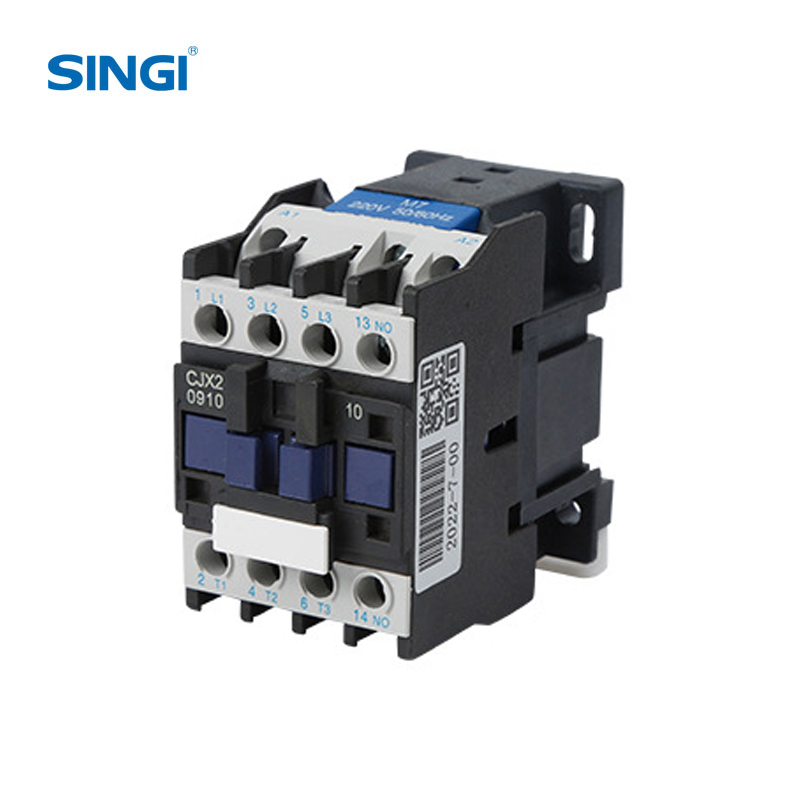

Применение
Контактор переменного тока серии CJX2 подходит для использования в цепях с номинальным напряжением до 660V, AC50 или 60Hz, номинальным током до 95A, для включения, отключения, частого запуска & управления двигателем переменного тока. В сочетании с блоком вспомогательных контактов, устройством задержки времени и механической блокировкой и т. д. он превращается в контактор с задержкой, реверсивный контактор, пускатель звезда-треугольник, а с тепловым реле его можно объединить в электромагнитный пускатель.
Технические параметры
| Тип | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 |
| Номинальный ток (A) | 380/400V | AC-3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 |
| 660/690V | AC-3 | 6.6 | 8.9 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 49 |
| AC-4 | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 |
| Условный тепловой ток на открытом воздухе (A) | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 |
| Номинальное напряжение изоляции (V) | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
| Мощность управляемого трёхфазного двигателя с короткозамкнутым ротором (AC-3) kW | 220/230 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
| 660/690 | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 37 | 37 | 45 | 45 |
| Частота срабатываний (раз/ч) | Электрическая износостойкость | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Механическая износостойкость | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| Электрическая износостойкость | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 |
| Механическая износостойкость (10 тыс. раз) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 |
| Оснащён предохранителем типа | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| Холодный конец | шнур с непредиктивным наконечником
Шнур с предиктивным наконечником
Непредиктивный конец | Radical | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 |
| mm² | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1/2.5
1/4
1/4 | 1/2.5
1/2.5
1/4 | 1.5/4
1.5/6
1.5/6 | 1.5/4
1.5/4
1.5/6 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 2.5/6
2.5/10
2.5/10 | 2.5/6
2.5/6
2.5/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 6/25
6/25
6/25 | 4/10
4/10
4/10 | 10/35
10/35
10/35 | 6/16
6/16
6/16 | 10/35
10/35
10/35 | 6/16
6/16
6/16 |
| AC | 50Hz | Включение (V) | 70 | 70 | 70 | 110 | 110 | 200 | 200 | 200 | 200 | 200 |
| Катушка | Удержание (V) | 9 | 9 | 9.5 | 14 | 14 | 57 | 57 | 57 | 57 | 57 |
| Мощность | Мощность (W) | 1.8-2.7 | 1.8-2.7 | 3-4 | 3-4 | 3-4 | 6-10 | 6-10 | 6-10 | 6-10 | 6-10 |
| Диапазон срабатывания | Напряжение включения: 85%Us-110%Us; напряжение отключения: 20%Us-75%Us |
|
|
|
|
|
|
|
|
|
|
|
|
| Основные параметры вспомогательного контакта | AC-15:le:0.95A 380V/400V DC-13:le:0.15A 220V/250V Ith:10A |
|
|
|
|
|
|
|
|
|
|
|
|
Условия работы и монтаж
| Условие | Спецификация |
|---|
| Температура окружающей среды | -5℃ ~ +40℃ (24h average ≤35℃) |
| Максимальная высота над уровнем моря | ≤2000m |
| Относительная влажность | ≤50 % при +40 ℃; при более низких температурах допускается выше (требуется защита от конденсации) |
| Степень загрязнения | 3 |
| Категория размещения | III |
| Наклон при монтаже | ≤±5° (вертикальная плоскость) |
| Устойчивость к ударам | Отсутствие значительных ударов/вибрации в месте установки |
| Диапазон срабатывания катушки | Включение: 85%-110% Us; Отключение: 20%-75% Us |
| Вспомогательный контакт (AC-15) | Ie=0.95A @ 380V; Ith=10A |
Сценарии применения продукта
Промышленное управление двигателями переменного тока: Частое включение/отключение трёхфазных асинхронных двигателей с короткозамкнутым ротором на заводах, в цехах и на производственных линиях (например, насосы, вентиляторы, конвейеры).
- Системы распределения низкого напряжения: Включение/отключение силовых цепей переменного тока 50/60 Hz напряжением до 660 V в коммерческих и промышленных распределительных щитах.
- Системы автоматизации: Интеграция с ПЛК, реле времени и блоками вспомогательных контактов для автоматизированного управления двигателями на умных заводах и в автоматизации зданий.
- Пусковые устройства «звезда-треугольник»: Комбинирование с аксессуарами контактора для создания пускателей «звезда-треугольник» для плавного пуска крупных двигателей (снижение пускового тока).
- Сборки электромагнитных пускателей: Сопряжение с тепловыми реле перегрузки для защиты двигателей от перегрузки/короткого замыкания в промышленном оборудовании.
- Коммерческое & бытовое оборудование: Управление тяжёлыми нагрузками переменного тока (например, воздушные компрессоры, водяные насосы) в коммерческих зданиях и крупных жилых комплексах.

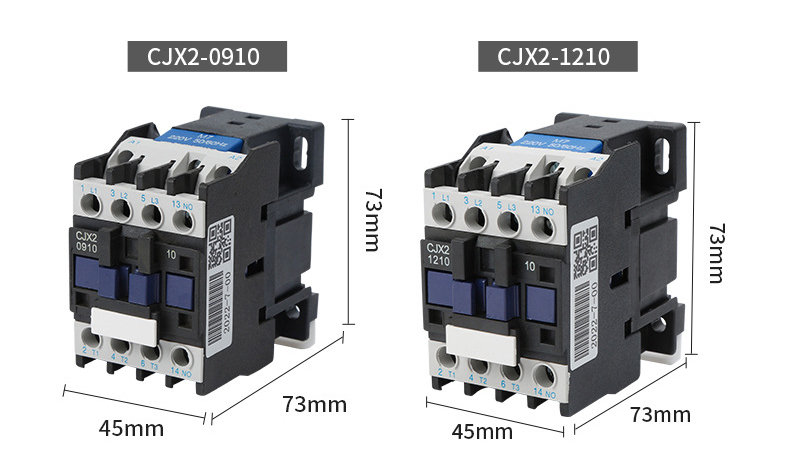

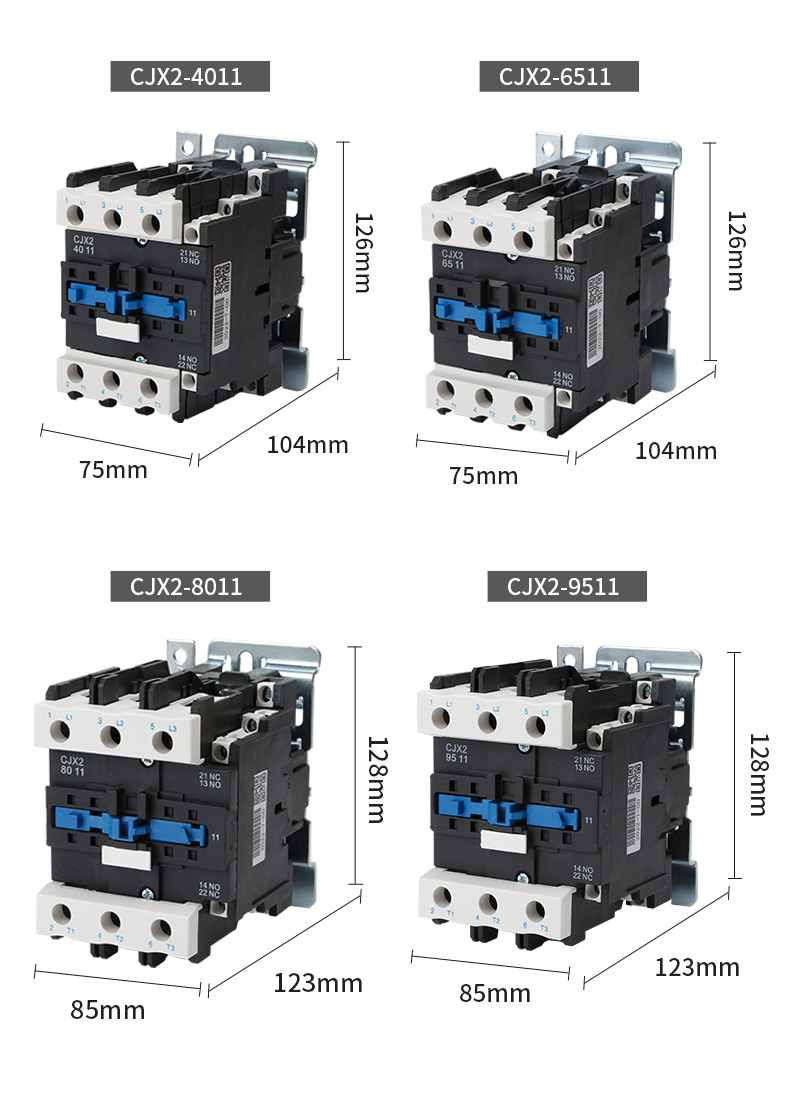

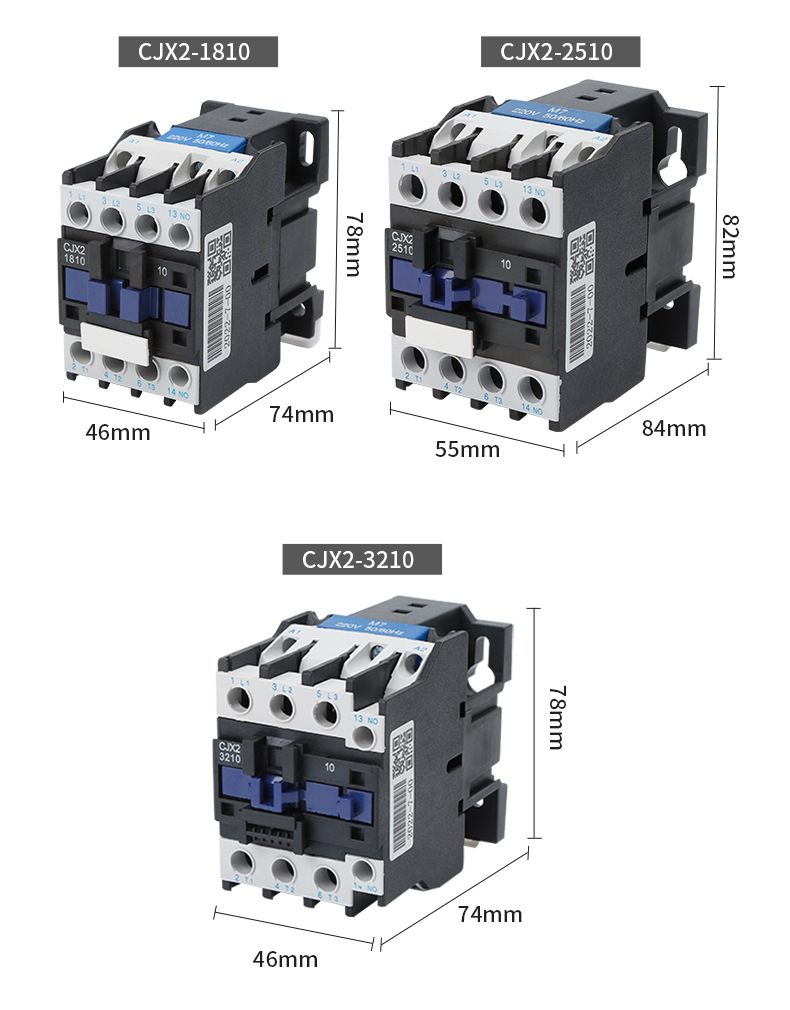

Размер продукта
Часто задаваемые вопросы (FAQ)
В: В чём разница между категориями применения AC-3 и AC-4 для контактора переменного тока серии CJX2 и как их выбирать?
О: AC-3 — это стандартная категория для управления двигателем с короткозамкнутым ротором, рассчитана на нормальный пуск, работу и остановку двигателей без значительного пускового тока во время работы — это наиболее распространённый выбор для общего управления двигателями (например, вентиляторы, насосы). AC-4 предназначена для пуск двигателя в тяжёлом режиме и торможение противовключением, работающую с высоким пусковым током и частым реверсом (например, подъёмники, конвейеры с быстрой остановкой/реверсом). Серия CJX2 поддерживает обе категории, при этом номинальный ток AC-4 ниже, чем AC-3 для одной и той же модели, из-за более высокой нагрузки.
В: Почему серия CJX2 имеет разные показатели электрической/механической износостойкости для разных моделей?
A: Электрическая износостойкость определяется эрозией дуги при замыкании/размыкании контактов, а механическая износостойкость — износом механических компонентов (например, пружин, якорей). Меньшие модели (CJX2-09/12/18) имеют более высокую электрическую/механическую износостойкость (1000 тыс. механических, 100 тыс. электрических в режиме AC-3), поскольку они работают с меньшими токами и меньшей эрозией дуги. Большие модели (CJX2-80/95) имеют более низкие показатели износостойкости (600 тыс. механических, 60 тыс. электрических в режиме AC-3) из-за более высоких токовых нагрузок, более сильной эрозии дуги и больших механических нагрузок во время работы — эта конструкция соответствует IEC 60947-4-1 для оптимальной долговечности в расчёте на нагрузку.
В: Как серия CJX2 сочетается с другими компонентами для реализации расширенных функций защиты двигателя?
О: Контактор CJX2 образует полноценный электромагнитный пускатель в сочетании с тепловым реле перегрузки — этот узел обеспечивает базовое управление двигателем (пуск/останов) плюс защиту от перегрузки (тепловое реле срабатывает при чрезмерном токе двигателя для предотвращения перегрева). Добавление блоков вспомогательных контактов обеспечивает блокировку цепей (предотвращение обратного хода) и обратную связь по сигналам (например, состояние работы двигателя). В сочетании с устройствами задержки времени создаётся контактор с задержкой для последовательного пуска двигателей (например, плавный пуск звезда-треугольник для больших двигателей с целью снижения пускового тока из сети).
В: Какие факторы следует учитывать при выборе модели CJX2 для двигателя переменного тока 380 V?
О: Основными критериями выбора являются номинальная мощность двигателя (kW) и категория применения (AC-3/AC-4) при 380 V. Для нормального продолжительного режима работы (AC-3) выберите модель с номинальной мощностью управляемого двигателя, равной или превышающей номинальную мощность двигателя (например, CJX2-25 для двигателя 11 kW 380 V). Для тяжёлого режима/режима реверса под нагрузкой (AC-4) выберите модель большего размера, чтобы выдержать более высокий пусковой ток (например, CJX2-40 для двигателя 18,5 kW в режиме AC-4). Дополнительные факторы включают температуру окружающей среды (снижение номинальных характеристик при высокой температуре) и высоту установки (снижение характеристик выше 2000 m).
В: Каково значение диапазона срабатывания напряжения катушки (85 %-110 % Us) для серии CJX2?
О: Диапазон напряжения включения 85%-110% Us гарантирует, что контактор сможет надёжно включаться даже при незначительных колебаниях напряжения сети (распространённая проблема в промышленных электрических сетях), избегая отказа запуска двигателя из-за низкого напряжения. Диапазон напряжения отпускания 20 %-75 % Us гарантирует, что контактор отключается только при значительном падении напряжения сети, предотвращая случайное отключение двигателя из-за временных небольших просадок напряжения. Такая конструкция катушки повышает стабильность и надёжность контактора в жёстких условиях промышленных электрических сетей.
