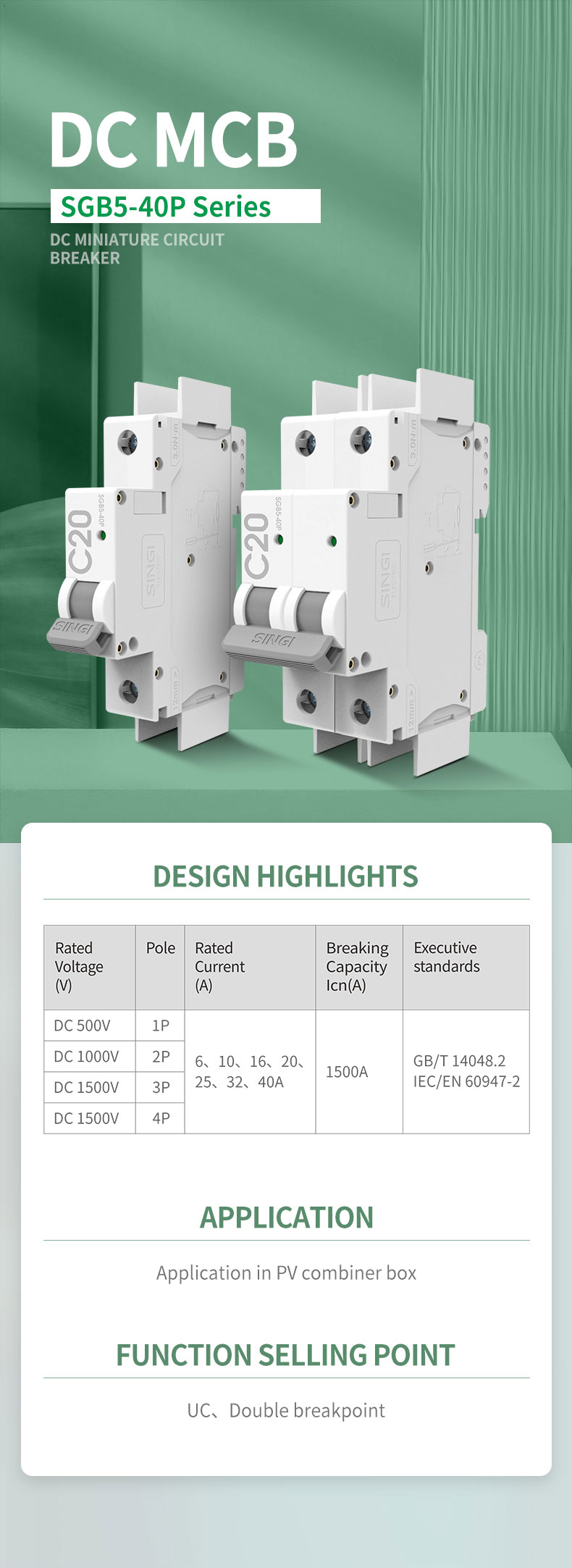

SGB5-40P — это профессиональный модульный автоматический выключатель постоянного тока, разработанный для фотоэлектрических систем. Он использует конструкцию с двойной точкой разрыва и технологию управления UC, поддерживает уровни напряжения постоянного тока 500 V–1500 V и обеспечивает надёжную защиту от сверхтока и короткого замыкания для солнечных фотоэлектрических массивов и коробок-комбайнеров.
Ключевые характеристики
- Конструкция с двойным разрывом и дугогашением
- Управление UC для стабильной защиты постоянного тока
- Варианты полюсов 1P / 2P / 3P / 4P
- Широкий диапазон напряжений постоянного тока: 500 V–1500 V
- Номинальный ток: 6 A–40 A
- Отключающая способность 1500 A
- Соответствует GB/T 14048.2 & IEC/EN 60947-2
- Монтаж на DIN-рейку для простой установки
- Специально разработан для фотоэлектрических цепей постоянного тока
Технические параметры
| Номинальное напряжение (V) | Полюс | Номинальный ток
(A) | Отключающая способность
Icn (A) | Нормы исполнения |
| DC 500V | 1P | 6.10.16.20.25.
32.40A | 1500A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 1000V | 2P |
| DC 1500V | 3P |
| DC 1500V | 4P |
Сценарии применения
- Фотоэлектрические солнечные системы: Защита стрингов постоянного тока и коробки-комбайнера
- Солнечные электростанции: Коммунальные и коммерческие фотоэлектрические станции
- Фотоэлектрические инверторы: Защита на стороне входа постоянного тока
- Автономные солнечные системы: Безопасность цепей аккумулятора и солнечной панели
- Промышленное распределение постоянного тока: Стабильная защита нагрузки постоянного тока
- Оборудование новой энергетики: Управление питанием постоянного тока и безопасность
О компании
Zhejiang Singi Electrical LLC
SINGI — профессиональный производитель автоматических выключателей постоянного тока и фотоэлектрических устройств защиты. Мы специализируемся на решениях защиты цепей для фотоэлектрических систем, накопления энергии и новой энергетики. Наша продукция соответствует международным стандартам IEC и EN, а также национальному стандарту GB, отличаясь стабильной работой, высокой безопасностью и большой адаптивностью. SINGI обеспечивает надёжную защиту для солнечных энергетических систем, промышленного питания постоянного тока и глобальных проектов новой энергетики.
FAQ
В: В чём преимущество конструкции с двойным разрывом в модульном автоматическом выключателе постоянного тока SGB5‑40P?О: Двойная точка разрыва использует два отдельных контактных зазора для гашения дуг постоянного тока. По сравнению с одинарной точкой разрыва она обеспечивает более сильную дугогасительную способность, более высокую стойкость к напряжению и более высокую скорость отключения, что делает её гораздо безопаснее для высоковольтных фотоэлектрических систем постоянного тока до 1500 V.
В: Почему SGB5‑40P лучше подходит для фотоэлектрических систем, чем обычные выключатели постоянного тока?О: Фотоэлектрические системы создают нестабильный постоянный ток с высоким риском образования дуги. SGB5‑40P использует двойную точку разрыва и управление UC для эффективного подавления дуг, обеспечивая стабильную защиту в длинноцепочечных высоковольтных солнечных применениях, где обычные автоматические выключатели могут отказать.
В: Что означает «управление UC» в этом DC MCB и как оно улучшает характеристики?О: Управление UC означает встроенную логику защиты от пониженного и повышенного напряжения. Она стабилизирует характеристики срабатывания при колеблющемся напряжении постоянного тока в фотоэлектрических системах, предотвращая ложные срабатывания или задержку защиты и обеспечивая стабильную работу в наружных солнечных условиях.
В: Почему этот MCB может поддерживать напряжение постоянного тока от 500 V до 1500 V при различных конфигурациях полюсов?О: Уровень напряжения сопоставляется с числом полюсов: 1P для 500 V, 2P для 1000 V, 3P/4P для 1500 V. Каждый полюсный блок разделяет нагрузку по гашению дуги, поэтому выключатель может безопасно адаптироваться к различным уровням напряжения фотоэлектрической системы без изменения основной конструкции.
В: Достаточно ли отключающей способности 1500 A для защиты фотоэлектрических стрингов?О: Да. Фотоэлектрические цепочки обычно имеют ограниченный ток короткого замыкания. Отключающей способности 1500 A вполне достаточно для безопасного отключения повреждений цепочек, при этом обеспечиваются компактные размеры, экономическая эффективность и длительный срок службы для защиты на уровне цепочки.
