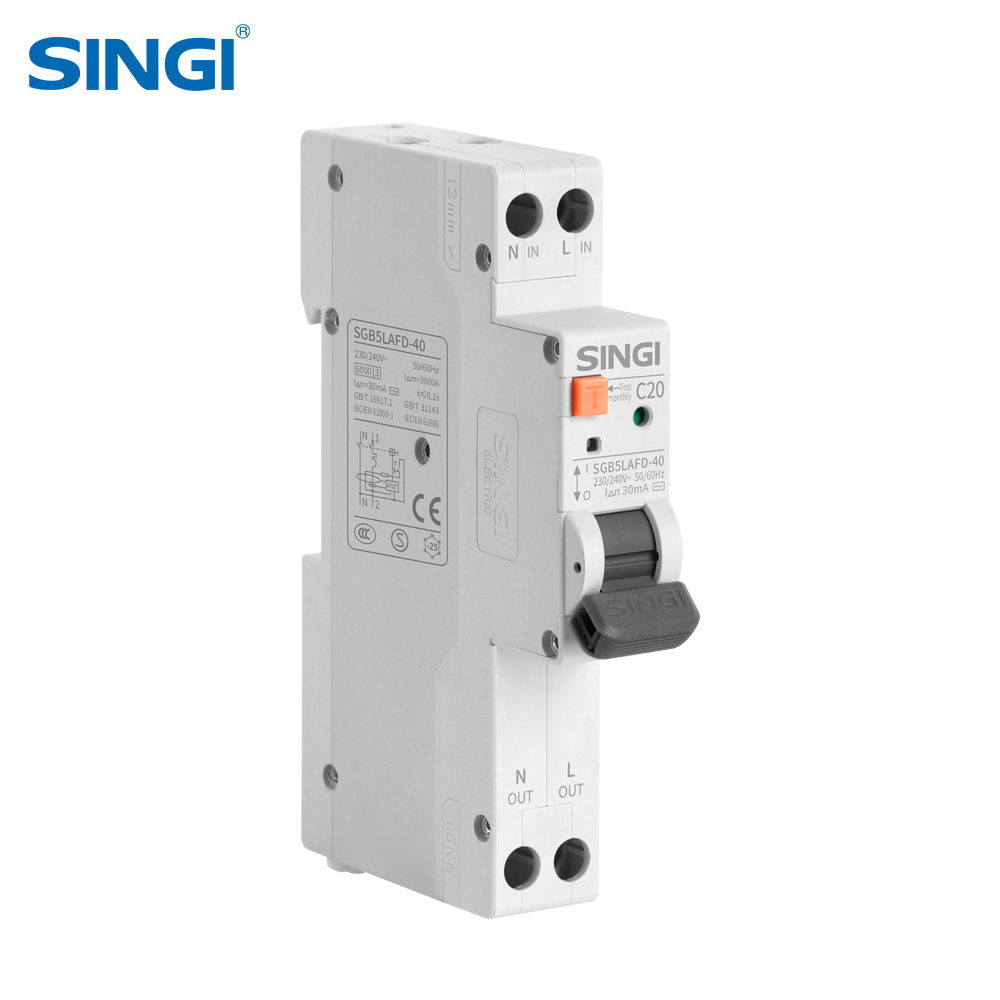

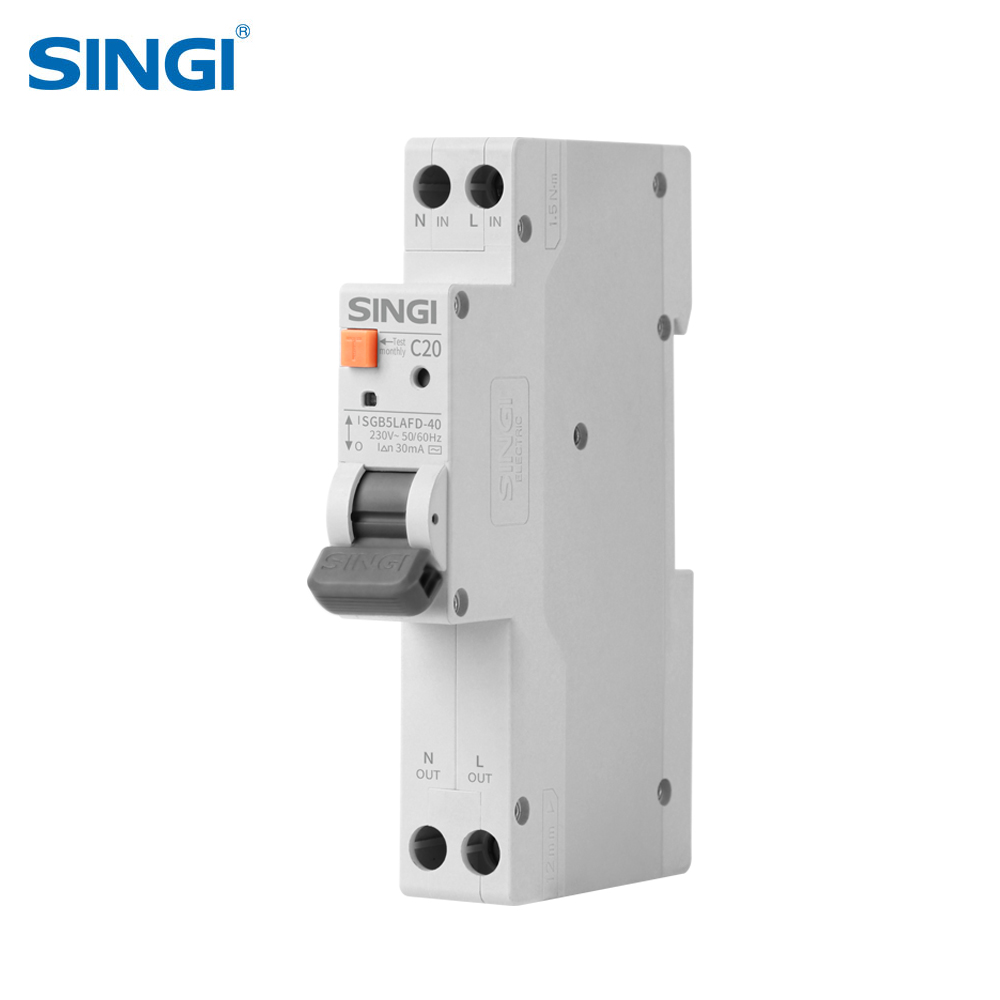

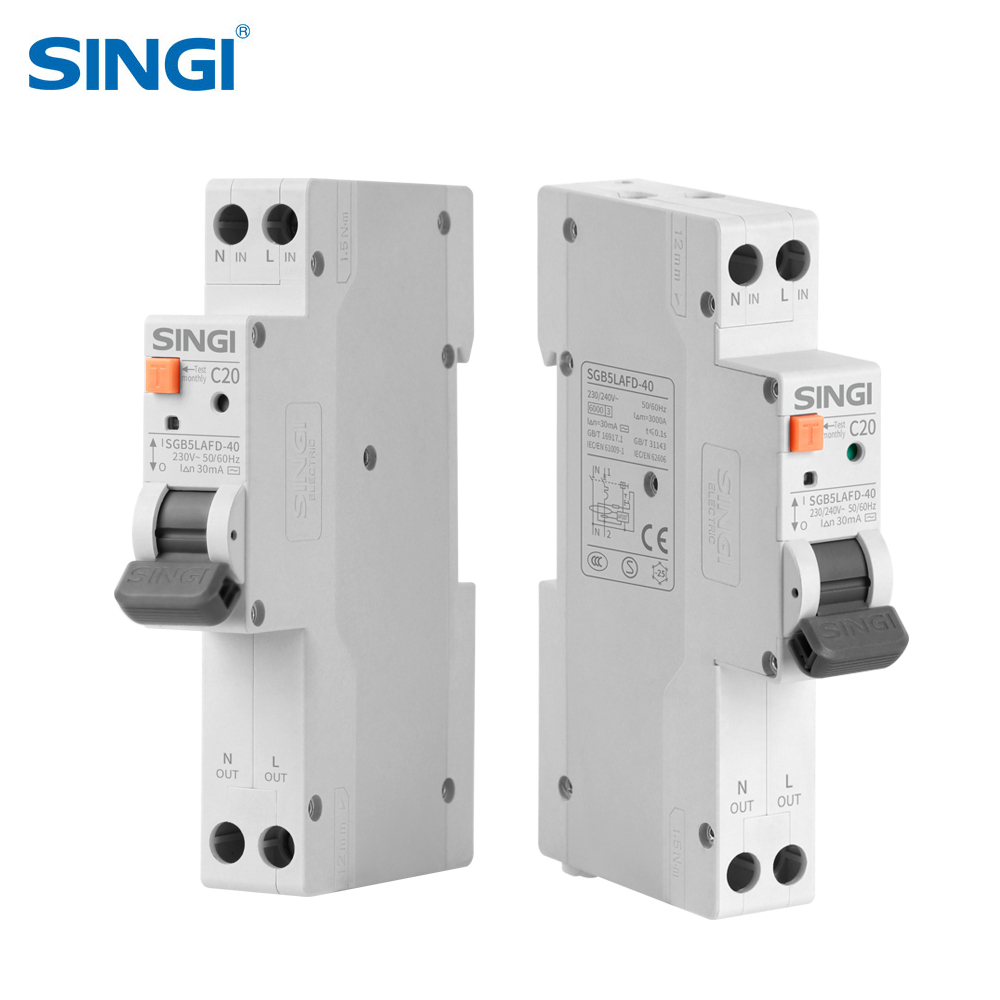

SGB5LAFD-40 — это автоматический выключатель дуговой защиты 1P+N, объединяющий защиту от короткого замыкания,
защита от перегрузки, защита от утечки и защита от дугового пробоя.
Он использует самозатухающий материал, поддерживает несколько вариантов подключения,
и отличается высокой отключающей способностью. Сертифицирован по CB, CE, UKCA, S Mark,
соответствует стандартам IEC/EN61009-1, IEC/EN62606, GB/T16917.1, GB/T31143.
Характеристика
1. Защита от короткого замыкания; 2. Защита от перегрузки; 3. Защита от утечки;
4. Защита от дуги; 5. Самозатухающий материал; 6. Короткая дуга;
7. Высокая отключающая способность; 8. Несколько вариантов подключения
Сертификаты: CB, CE, UKCA, S Mark
Технические параметры
| Пункт | Спецификация |
| Стандарты | IEC/EN61009-1、IEC/EN62606 GB/T 16917.1、GB/T31143 |
| Полюс | 1P+N |
| Номинальное рабочее напряжение | AC 230/240V |
| Максимальный ток корпуса | 40A |
| Номинальный ток | 6A.10A.16A.20A.25A.32A.40A |
| Номинальное напряжение изоляции | 500V |
| Номинальное выдерживаемое импульсное напряжение | 4kV |
| Номинальный дифференциальный ток срабатывания | 10mA.30mA.100mA.300mA |
| Номинальная частота | 50/60Hz |
| Тип защиты от дифференциального тока | тип A, тип C |
| Номинальная включающая и отключающая способность по дифференциальному току | 3000A |
| Тип расцепления | Термомагнитный |
| Тип мгновенного расцепления | тип B, тип C |
| Предельная отключающая способность | 6kA |
| Рабочая отключающая способность | 6kA |
| Электрический ресурс, фактическое среднее | ≥3000 раз |
| Электрический ресурс, нормативное значение | 2000 раз |
| Механический ресурс, фактическое среднее | ≥4000 раз |
| Механический ресурс, нормативное значение | In≤25 A 2000 раз; In＞25 A 1000 раз |
| Уровень перенапряжения | 3 |
| Степень загрязнения | 3 |
| Степень защиты | IP40; порт подключения IP20 |
| Сечение подключаемых проводов | 1.0-16mm² |
| Момент затяжки клемм | 1.5Nm |
| Рабочая температура окружающей среды | -25℃~70℃ |
| Температура окружающей среды при хранении | -35℃~80℃ |
| Способ монтажа | DIN35 |
| Высота над уровнем моря | ≤2000m |
| Размер | Длина 110 mm, ширина 18 mm (1P+N), высота макс. 79 mm |
| Вес | 0.13kg/pcs |
| Упаковка и хранение | ||||
| Ток | Полюса | pcs/box | коробок/картон | картонов/паллета |
| 40A | 1P+N | 1 | 120 | 80 |
Изделие следует хранить в вентилируемом складе при относительной влажности не более 80% и температуре окружающей среды от -40 ℃ до +80 ℃. Кроме того, не должно быть кислых, щелочных и коррозионных газов.
| Таблица температурных коэффициентов снижения | ||||||||||
| Температура | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Коэффициент номинального рабочего тока | 1.242 | 1.223 | 0.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Температура | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55°C | 60℃ | 65°C | 70℃ |
| Коэффициент номинального рабочего тока | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Таблица коэффициентов снижения по высоте | ||||
| Высота над уровнем моря /m | 2000 | 3000 | 4000 | 5000 |
| Коэффициент номинального рабочего тока | 1 | 0.96 | 0.91 | 0.86 |
| Коэффициент номинального рабочего напряжения | 1 | 1 | 1 | 1 |
| Коэффициент номинального выдерживаемого напряжения промышленной частоты | 1 | 0.9 | 0.82 | 0.71 |
| Коэффициент номинального выдерживаемого импульсного напряжения | 1 | 0.9 | 0.82 | 0.71 |
| Коэффициент номинальной предельной отключающей способности при коротком замыкании и электрического ресурса | 1 | 0.82 | 0.7 | 0.6 |
| Таблица коэффициентов снижения для установки модульных автоматических выключателей в ряд | |||||
| No.of MCB | 1 | 2~3 | 4~5 | 6~8 | 9~10 |
| Коэффициент In≤25 A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Коэффициент 32 A≤In≤63 A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |
| Коэффициент 80 A≤In≤125 A | 1 | 0.9 | 0.8 | 0.7 | / |
1. О компании
SINGI — профессиональный производитель низковольтных электротехнических компонентов, специализирующийся на автоматических выключателях, устройствах AFDD, дифавтоматах RCBO и оборудовании для распределения электроэнергии. Наша продукция соответствует международным стандартам и имеет множество международных сертификатов, обслуживая клиентов в жилом, коммерческом и промышленном секторах по всему миру. Мы уделяем особое внимание безопасности, надёжности и стабильному качеству для эффективной защиты электрических систем.
2. Сценарии применения продукта
3.FAQ
AFDD также известен как Arc Fault Circuit Interrupter (AFCI) ,Arc Fault Protection Device (AFPD) , Arc Fault Detector (AFD), Arc Fault Circuit Breaker (AFCB),
Устройство мониторинга дугового пробоя, защитное устройство от дугового пробоя
