1. Обзор основного продукта

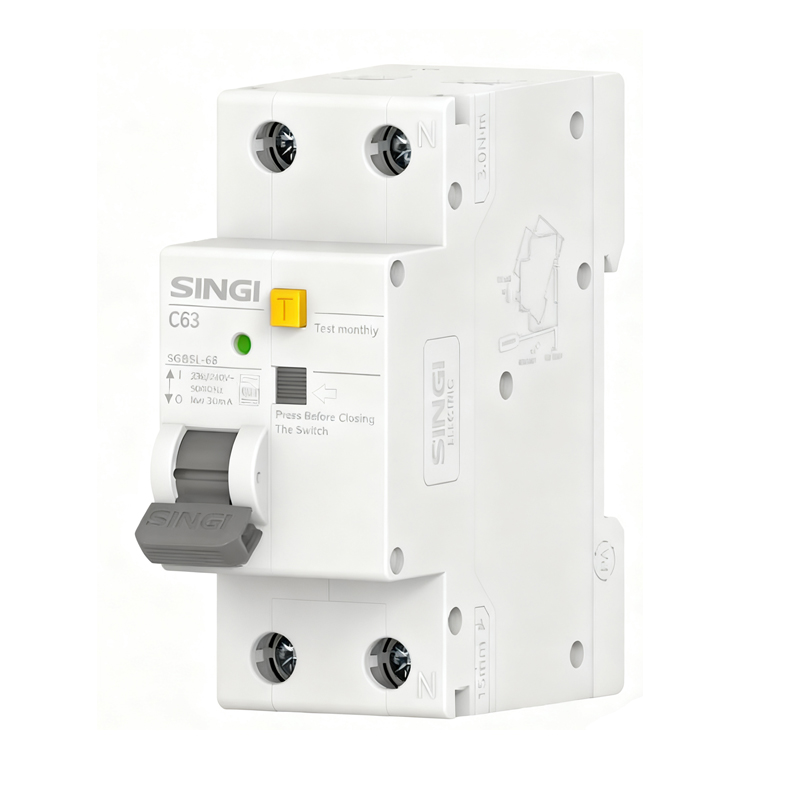

Дифавтомат SGB5L-63 типа A/B/AC, поставляемый компанией Zhejiang Singi Electrical LLC,
представляет собой дифавтомат 1P+N со встроенной защитой от сверхтока.
Он поддерживает дифференциальную защиту типов AC, A и B, охватывает номинальные токи от
6 A до 63 A и работает при 230/240 V~ 50/60 Hz. Обеспечивает надёжную защиту от короткого замыкания,
защиту от перегрузки и защиту от дифференциального тока утечки, широко применяется в жилых,
коммерческих, фотоэлектрических сценариях и сценариях зарядки электромобилей.
2. Технические параметры
| Стандарт | GB/T 16917.1、GB/T 22794 / IEC/EN 61009-1、IEC/EN62423 |
| Полюса | 1P+N (два модуля, ширина 36 mm) |
| Номинальное рабочее напряжение | 230/240V |
| Максимальный ток корпуса | 63A |
| Номинальный ток | 6A,10A,16A,20A,25A, 32A,40A,50A,63A |
| Номинальное напряжение изоляции | 500V |
| Номинальный дифференциальный рабочий ток | 10mA,30mA,50mA,100mA,300mA |
| Номинальный дифференциальный нерабочий ток | 0.5mA |
| Номинальная частота | 50/60Hz |
| Тип защиты от дифференциального тока | тип A, тип AC, тип B |
| Номинальная включающая и отключающая способность по дифференциальному току | 3000A |
| Тип расцепления | Тепломагнитный |
| Тип мгновенного расцепления | тип B, тип C, тип D |
| Предельная отключающая способность | 10000A |
| Рабочая отключающая способность | 7500A |
| Электрический ресурс — фактическое среднее значение | ≥3000 раз |
| Электрический ресурс — нормативное значение | 2000 раз |
| Механический ресурс — фактическое среднее значение | ≥4000 раз |
| Механический ресурс — нормативное значение | In≤25 A 2000 раз; In>25 A 1000 раз |
| Уровень перенапряжения | Ⅲ |
| Степень загрязнения | 3 |
| Степень защиты | IP40; клемма: IP20 |
| Сечение подключаемых проводов | 1.0~16mm² |
| Момент затяжки клемм | 3N·m |
| Рабочая температура | -25℃~70℃ |
| Температура хранения | -35℃~80℃ |
| Способ монтажа | DIN35 |
| Высота над уровнем моря | ≤2000m |
| Габаритные размеры | 85mm*36mm*79mm |
| Вес | 0,19 кг/шт. |
| Упаковка | 6 шт./коробка, 10 коробок/картон |
| Хранение | Изделие следует хранить в хорошо вентилируемом складе при относительной влажности не более 80% и температуре окружающей среды от -3 °C до +80 °C. Кроме того, следует избегать присутствия кислых, щелочных и коррозионных газов. |
3. Коэффициент снижения
| Таблица температурных коэффициентов снижения | ||||||||||
| Температура | -30℃ | -25℃ | -20℃ | -15℃ | -10℃ | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ |
| Коэффициент номинального рабочего тока | 1.242 | 1.223 | 1.204 | 1.182 | 1.161 | 1.143 | 1.127 | 1.103 | 1.079 | 1.063 |
| Температура | 20℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | 60℃ | 65℃ | 70℃ |
| Коэффициент номинального рабочего тока | 1.047 | 1 | 0.984 | 0.968 | 0.952 | 0.922 | 0.904 | 0.891 | 0.872 | 0.844 |
| Таблица коэффициентов снижения по высоте | ||||
| Высота над уровнем моря (m) | 2000 | 3000 | 4000 | 5000 |
| Коэффициент номинального рабочего тока | 1 | 0.96 | 0.91 | 0.86 |
| Коэффициент номинального рабочего напряжения | 1 | 1 | 1 | 1 |
| Коэффициент номинального выдерживаемого напряжения промышленной частоты | 1 | 0.9 | 0.82 | 0.71 |
| Коэффициент номинального выдерживаемого импульсного напряжения | 1 | 0.9 | 0.82 | 0.71 |
| Коэффициент номинальной предельной отключающей способности и электрического ресурса | 1 | 0.82 | 0.7 | 0.6 |
| Таблица коэффициентов снижения для модульных автоматических выключателей при установке в ряд | |||||
| Количество модульных автоматических выключателей | 1 | 2-3 | 4-5 | 6-8 | 9-10 |
| Коэффициент для In ≤ 25 A | 1 | 0.96 | 0.9 | 0.8 | 0.7 |
| Коэффициент для 32 A≤ln≤63 A | 1 | 0.92 | 0.8 | 0.7 | 0.6 |

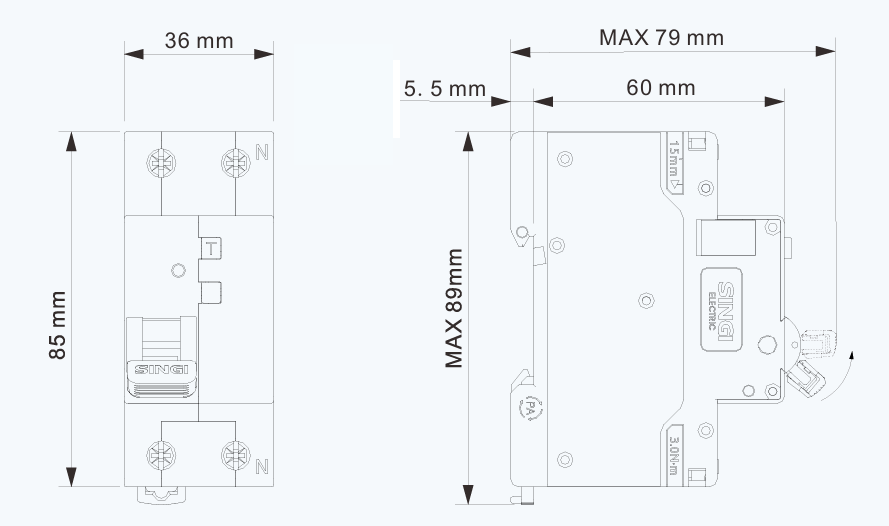

Монтажные размеры

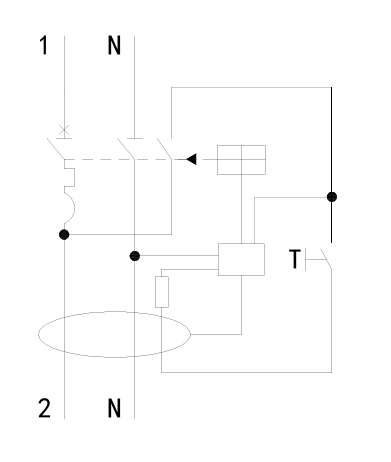

Схема подключения
