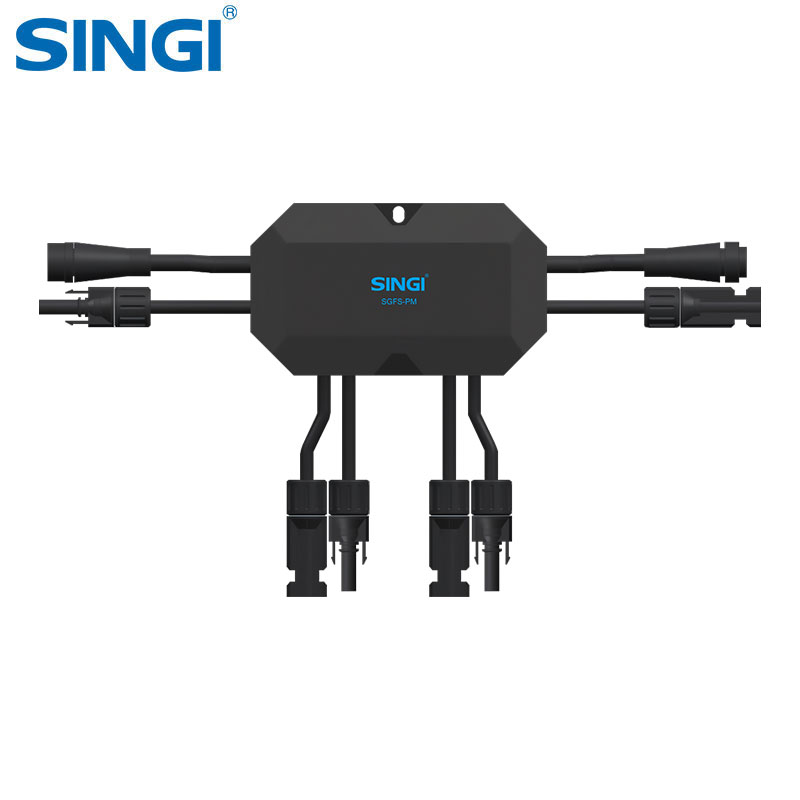

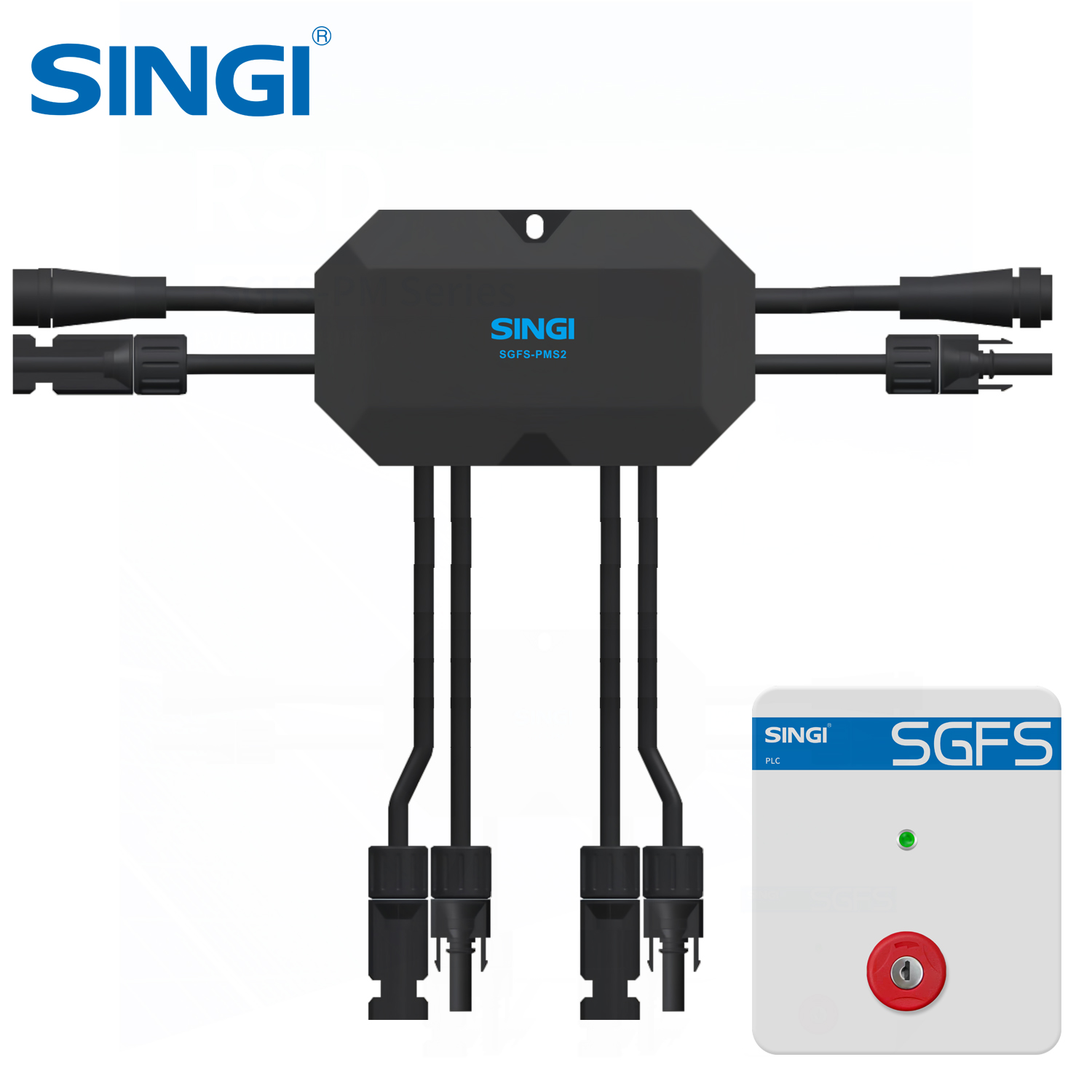

SGFS-PM RSD — это устройство быстрого отключения фотоэлектрической системы, соответствующее стандартам UL1741, UL3741 и NEC690.12. Оно поддерживает управление 24 V или связь PLC SunSpec, обеспечивает защиту от перегрева при 85 °C, использует водонепроницаемый, УФ-стойкий и самозатухающий материал класса IP67 и быстро отключает фотоэлектрические модули для безопасности пожарных и обслуживающего персонала.
Устройство быстрого отключения разработано для соответствия требованиям пожарной безопасности фотоэлектрических систем, быстрого отключения фотоэлектрических модулей в аварийных ситуациях, снижения риска поражения электрическим током и устранения рисков при спасении и обслуживании в фотоэлектрических системах.
CHARACTERISTIC：
▶ Управление 24 V DC. Точное срабатывание защиты от перегрева при 85℃.
▶ Управление PLC. Соответствует SunSpecTM Протокол связи PLC.
▶ Благодаря применению технологии резервированного проектирования надёжность устройства быстрого отключения выше.
▶ Огнестойкий материал класса V-0, устойчивый к УФ-излучению.
▶ Изделие устойчиво к высоким температурам, коррозии и ударам, а также безопасно и надёжно.
▶ Изделие применяется в различных фотоэлектрических системах бытового, промышленного и коммерческого назначения.

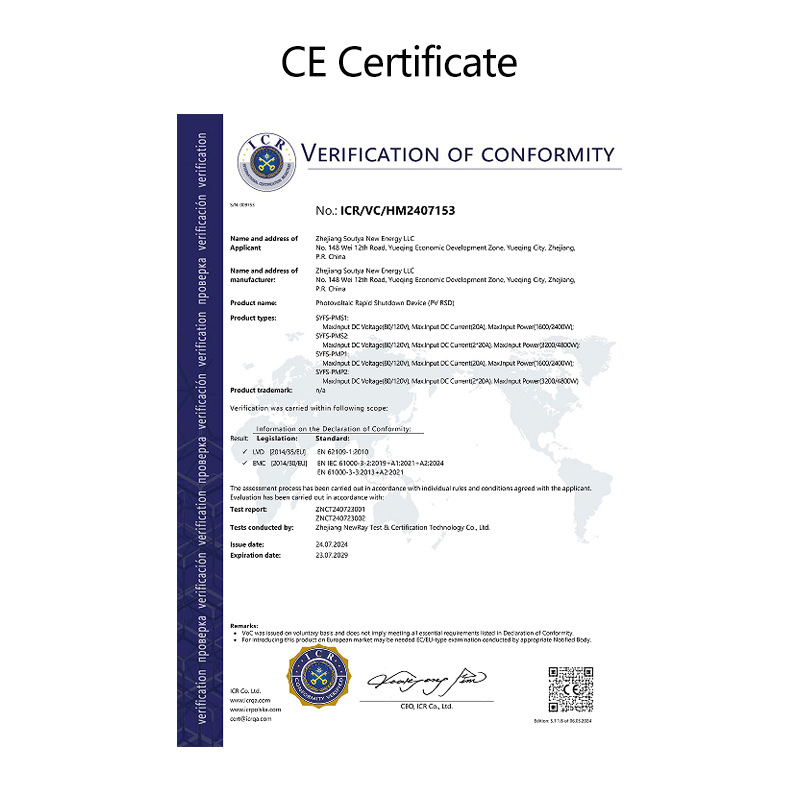

▶ Соответствует требованиям стандартов UL1741, UL3741, NEC690.12, IEC .
PARAMETER：

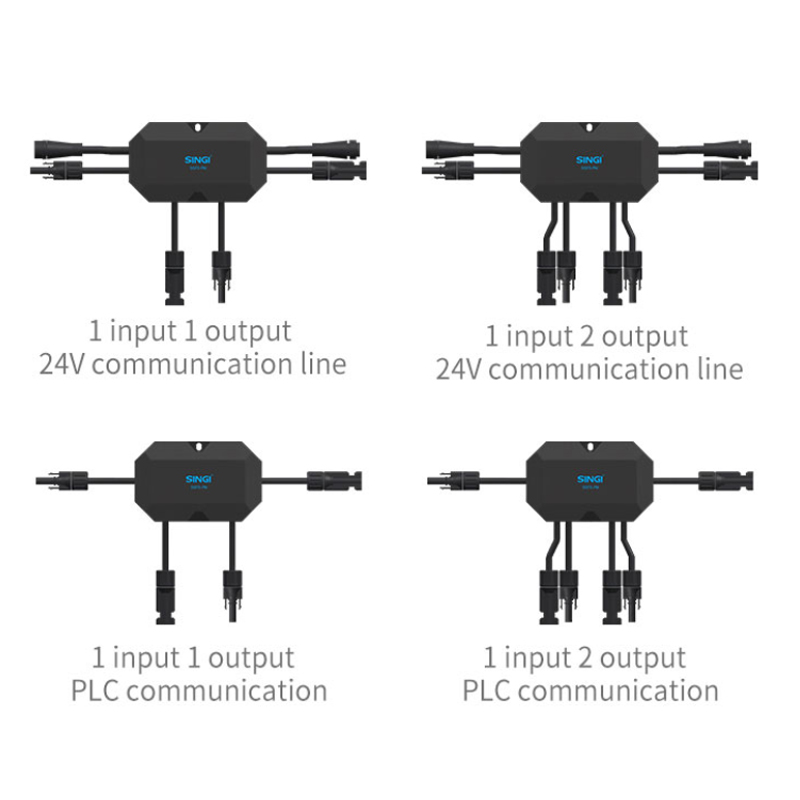

Внешний вид
Модель

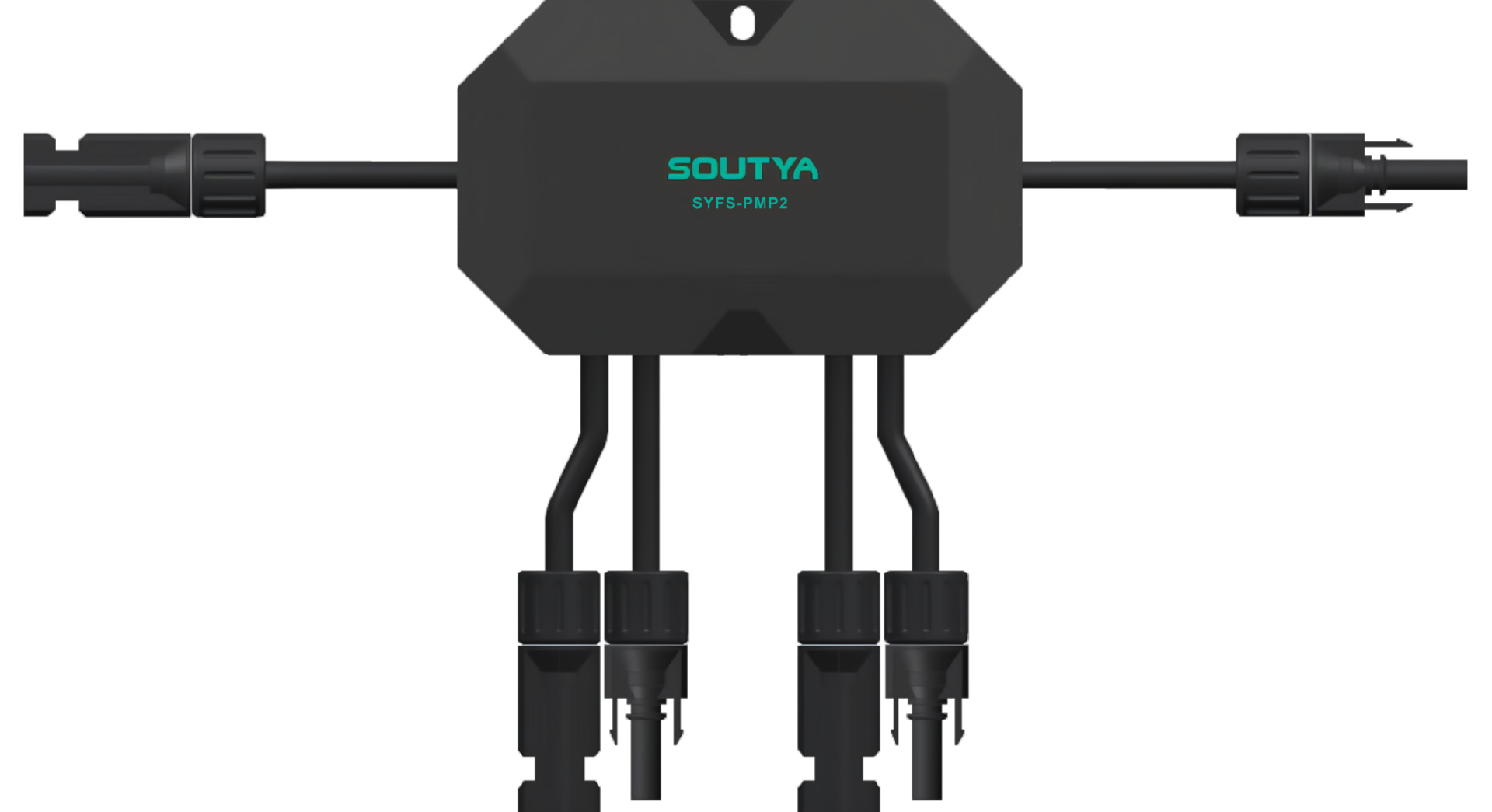

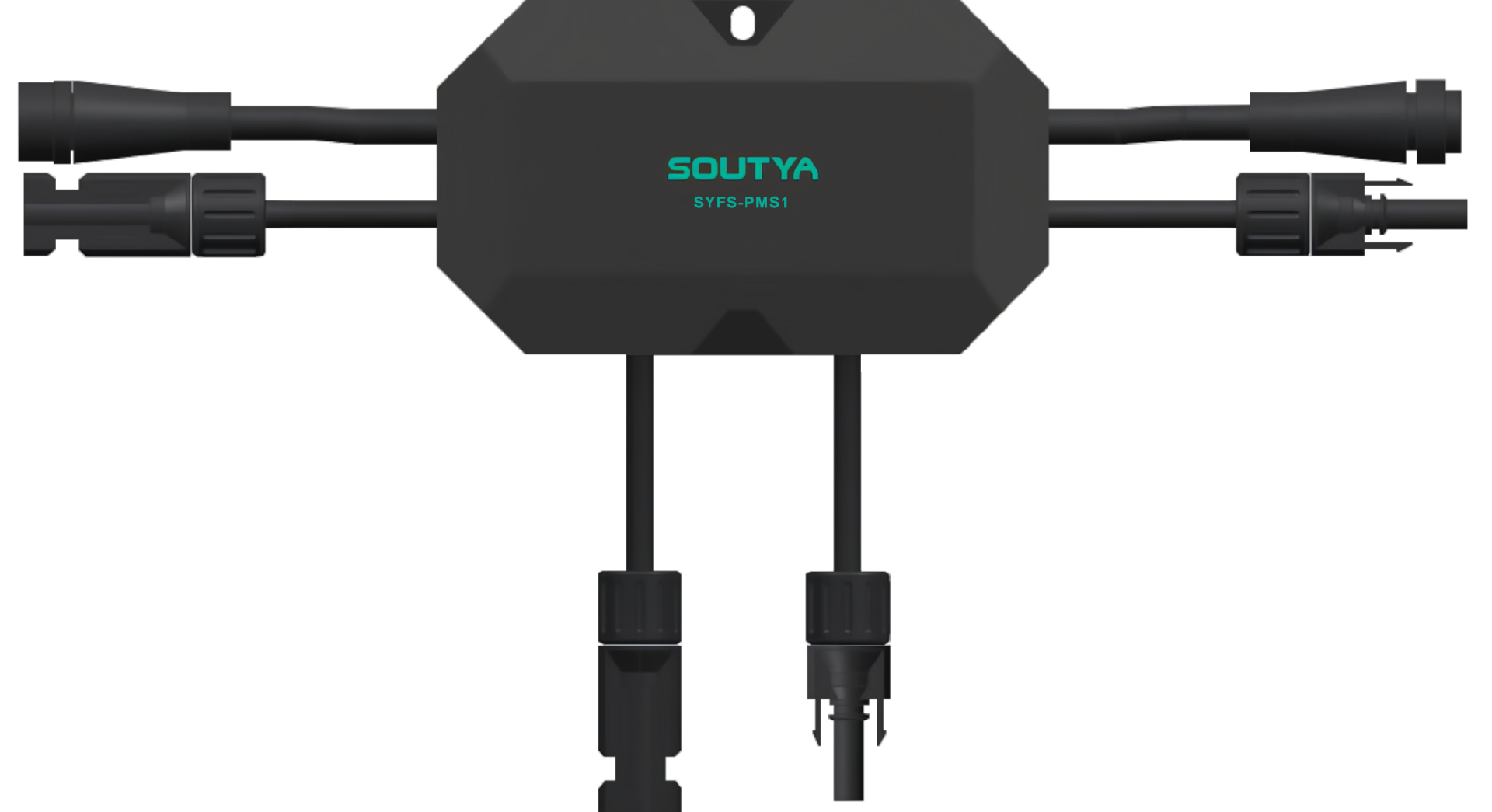

SYFS-PMS1

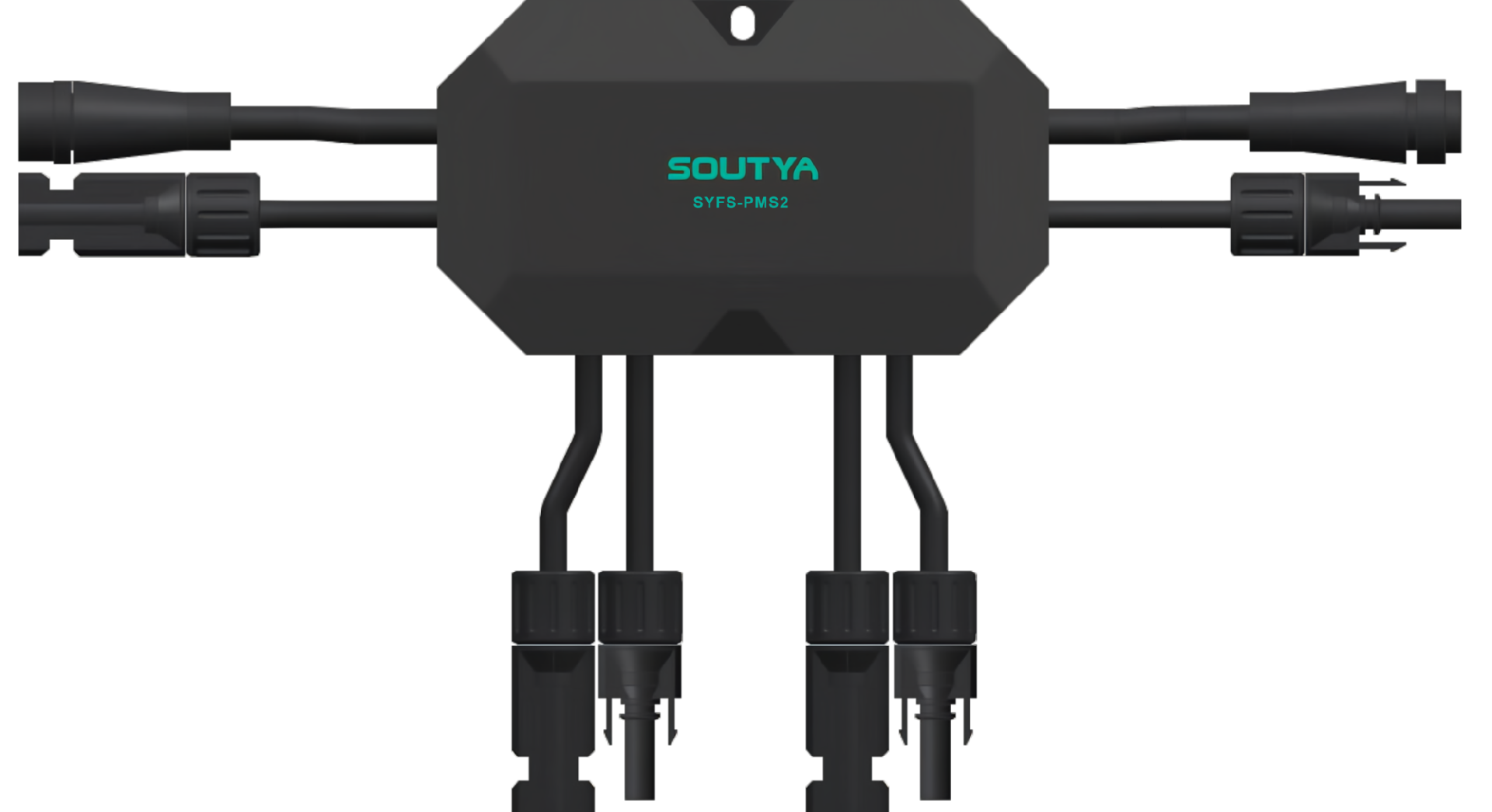

SYFS-PMS2

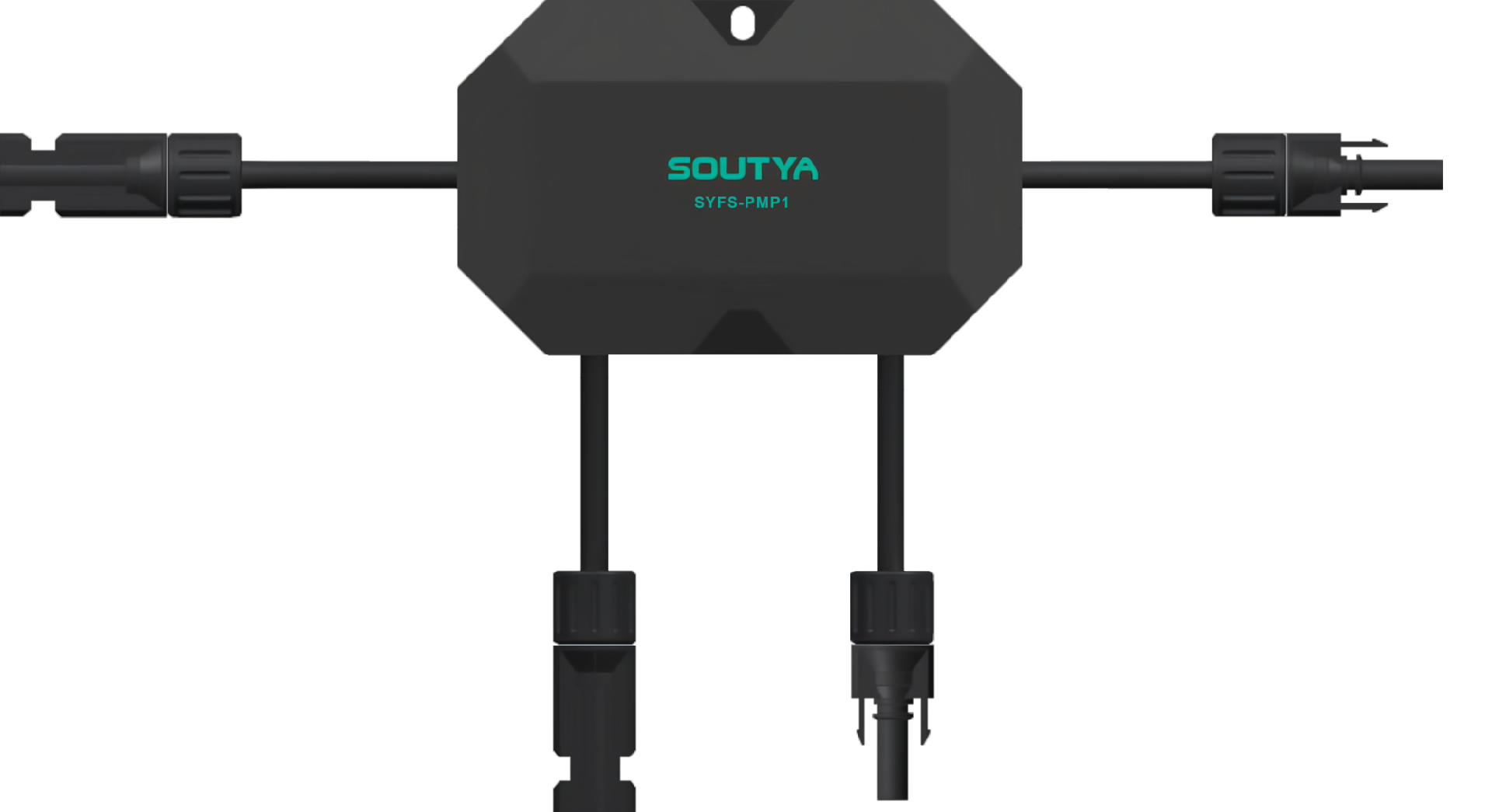

SYFS-PMP1
SYFS-PMP2
Число входов ФЭ
1
2
1
2
Максимально допустимое входное напряжение(V)
80V / 120V
80V
Максимально допустимый входной ток(A)
20A / 25A / 30A
Максимальное выходное напряжение(V)
80V / 120V
160V / 240V
80V / 120V
160V / 240V
Напряжение системы(V)
1000V / 1500V
Соответствие требованиям управления
Кабель питания 24 V DC
PLC (Sunspec)
Рабочая температура окружающей среды
-40℃ ~ +85℃
Максимально допустимый ток байпасного диода
20A / 25A / 30A
Уровень IP
IP67
Фотоэлектрические соединители
MC4
Размер
135x78x21mm
110x70x19mm
Длина кабеля (вход)
160mm
160mm / 1200mm
160mm
160mm / 1200mm
Длина кабеля (выход)
1200mm
1200mm
Стандарт
NEC690.12-2017; Ul1741; IEC/EN62109; IEC/EN61000
ПАРАМЕТРЫ КОНТРОЛЛЕРА：
Внешний вид
Модель

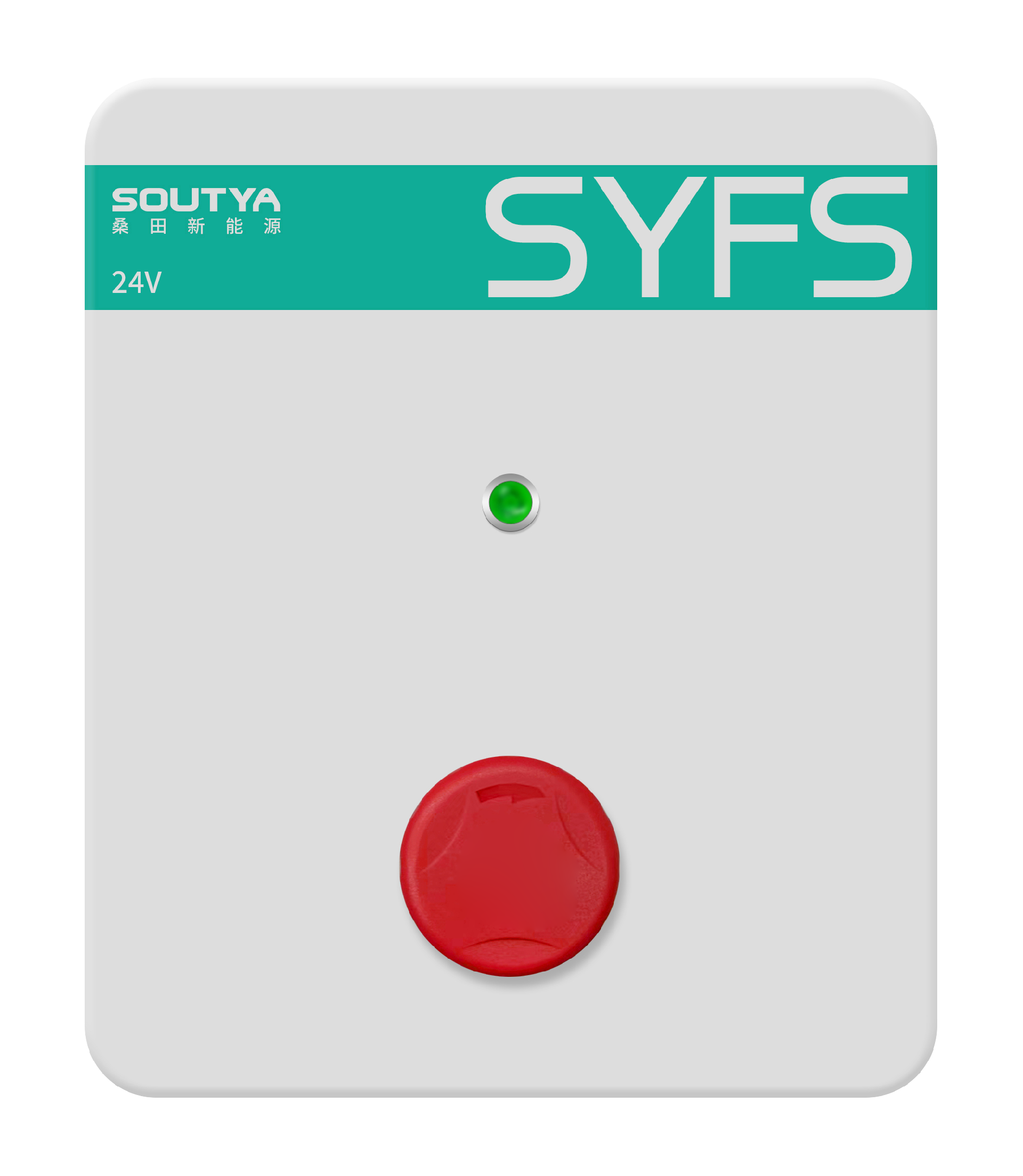

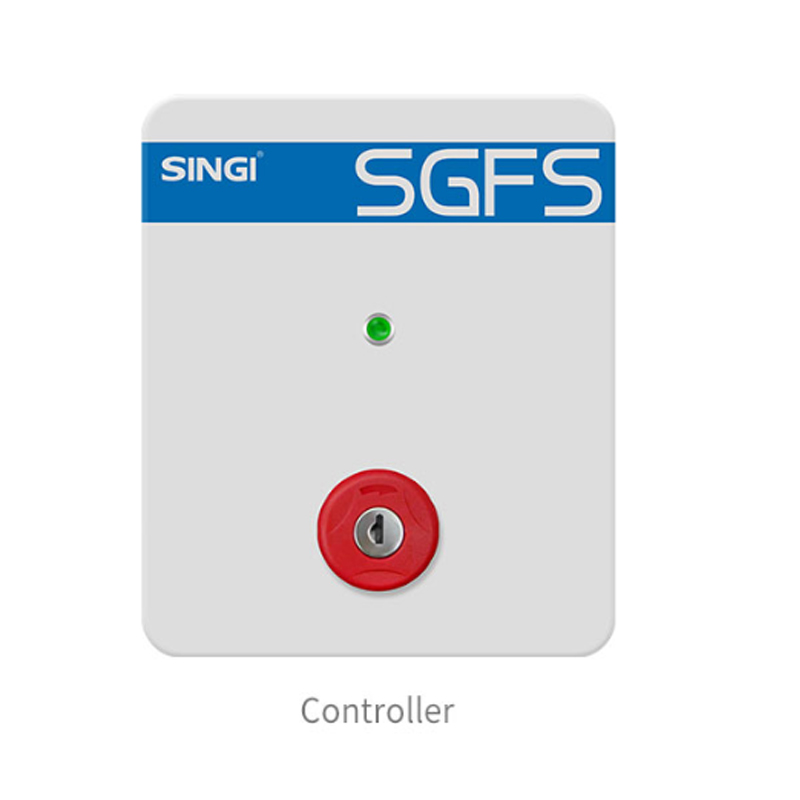

SYFS-PMSC-80 Контроллер 24 V DC (без блокировки)
SYFS-PMSC-80K Контроллер 24 V DC (с блокировкой)

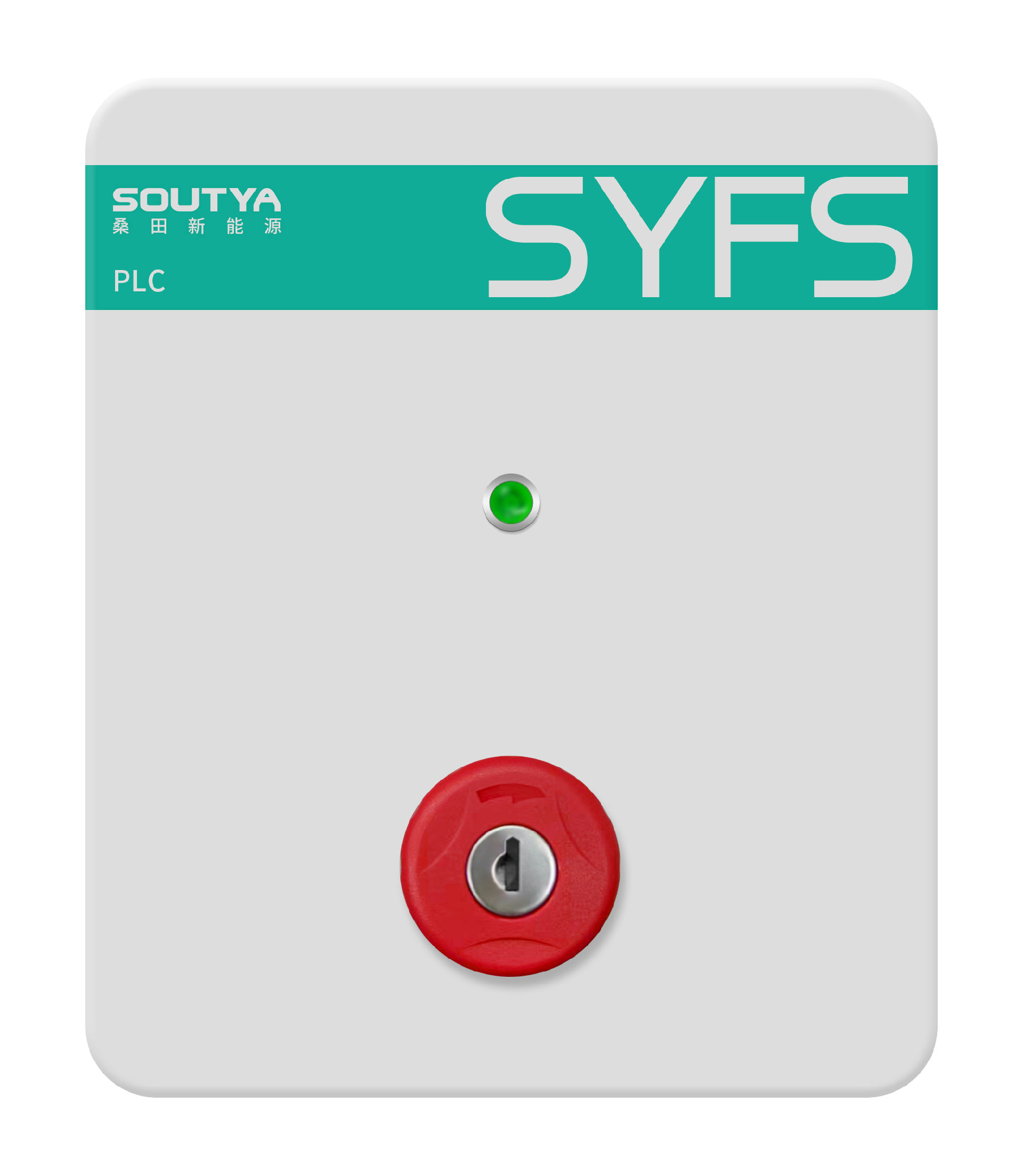

SYFS-PMPC-80 Контроллер PLC (одинарное магнитное кольцо, без блокировки)
SYFS-PMPC-80K Контроллер PLC (одинарное магнитное кольцо, с блокировкой)
SYFS-PMPC-160 Контроллер PLC (двойное магнитное кольцо, без блокировки)
SYFS-PMPC-160K Контроллер PLC (двойное магнитное кольцо, с блокировкой)
Номинальный диапазон входного напряжения (A)
Однофазное 100~240VAC
Номинальная частота (Hz)
50/60Hz
Выходное напряжение (V)
24V DC
/
Выходной ток(A)
Сборка
Формирование 1~ 2 цепочек
Сборка
Формирование 1~ 2 цепочек
/
2.2A
(1~2)x2.2A
2.2A
(1~2)x2.2A
Выходной сигнал
Отключение 24 V
Соответствует SunSpecTM Протокол связи PLC
Максимальное количество управляемых устройств быстрого отключения
1 for 1
1 на 2
1 на 1
1 на 2
1 на 1
1 на 2
1 на 1
1 на 2
100
80
100
80
100
80
100
80
Функция управления
Подайте питание на источник переменного тока, и устройство быстрого отключения замкнёт цепь; нажмите аварийную кнопку, отключите источник переменного тока, либо если температура окружающей среды превысит 85 ℃, устройство быстрого отключения быстро отключится.
Уровень защиты
IP65
Рабочая температура окружающей среды
-20℃~+70℃
Габаритные размеры (mm)
155×185×107mm
