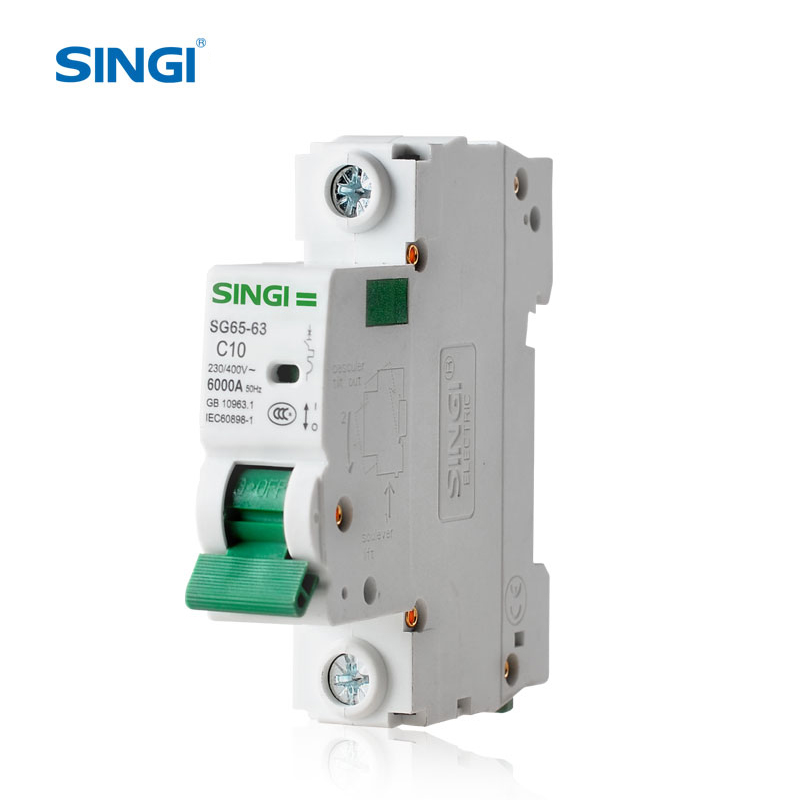

DC SG65-63 — высокопроизводительный модульный автоматический выключатель постоянного тока с отключающей способностью 6 kA, доступный в конфигурациях 1P/2P/3P/4P с номинальным током 6–63 A. Он обеспечивает надёжную защиту от сверхтока и короткого замыкания для систем постоянного тока в фотоэлектрических применениях, зарядке электромобилей, рельсовом транспорте, на судах и электростанциях.
Ключевые характеристики

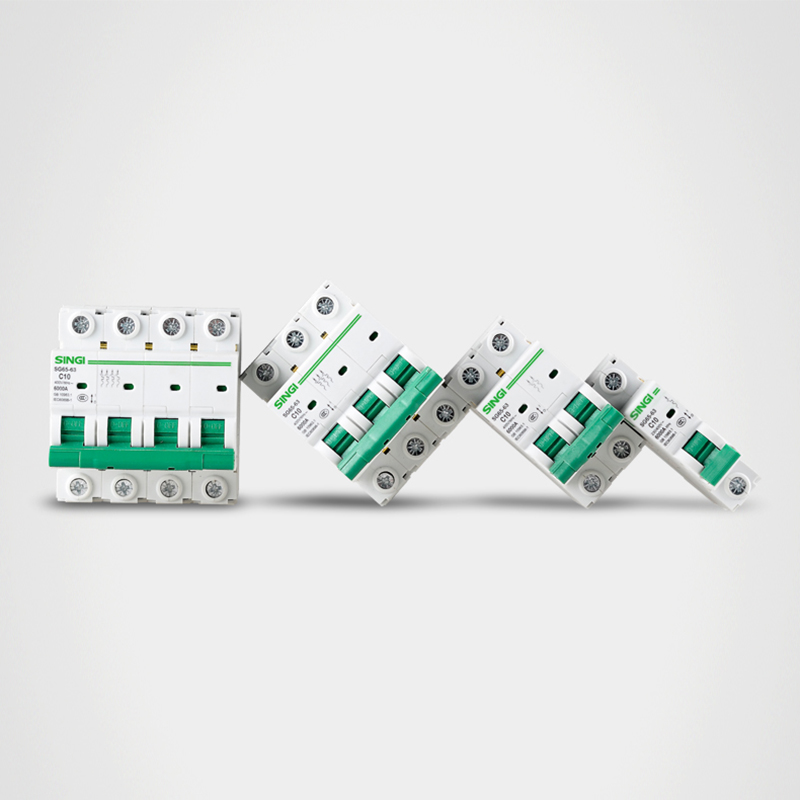

- Варианты полюсов 1P / 2P / 3P / 4P
- Высокая отключающая способность 6 kA
- Стабильная и проверенная технология защиты постоянного тока
- Механическая износостойкость до 20 000 раз
- Термостойкость: класс 2 (55 °C, влажность 95%)
- Подключение клеммным зажимом, поддерживает кабель до 25 mm²
- Подходит для промышленных систем постоянного тока, новой энергетики и транспортных систем
- Поддерживает OEM & ODM
- Производственная база 20 000 ㎡ для массовых поставок

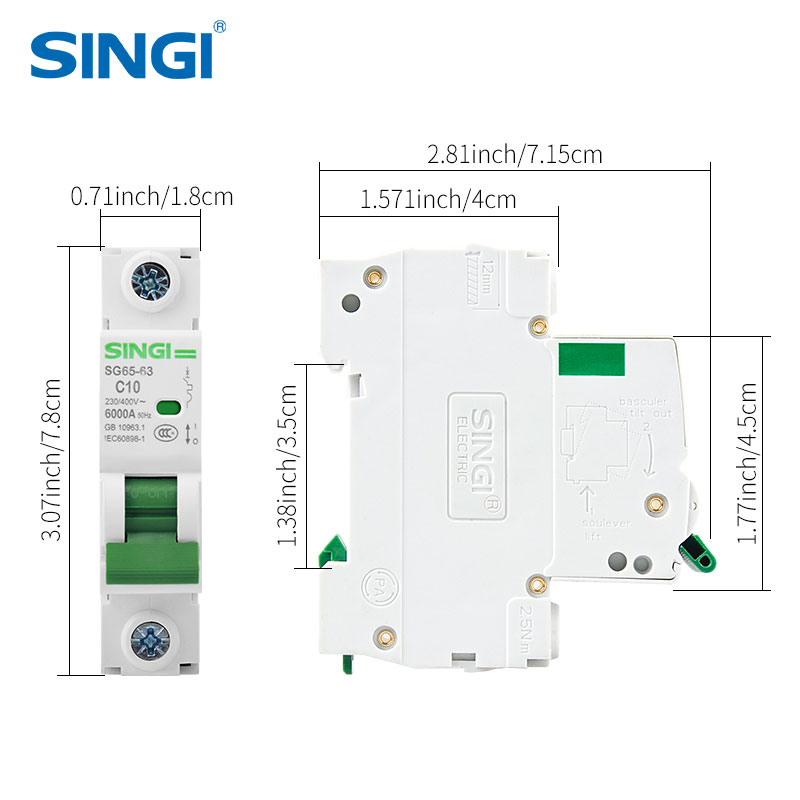

Технические параметры
| Пункт | Спецификация |
|---|
| Модель | DC SG65-63 |
| Отключающая способность | 6kA |
| Полюса | 1P, 2P, 3P, 4P |
| Номинальное напряжение | 230V, 400V DC |
| Номинальный ток | 6A,10A,16A,20A,25A,32A,40A,50A,63A |
| Коэффициент мощности | 0.65~0.70 / 0.75~0.80 |
| Механическая износостойкость | 20 000 раз (отключение-включение) |
| Термостойкость | Класс 2 (55 °C, 95% RH) |
| Сечение подключаемых проводов | Кабель макс. 25 mm² |
| Применение | Системы питания постоянного тока, фотоэлектрика, зарядка электромобилей, железнодорожный транспорт, суда, электростанции |
Примечание:
1. Механическая износостойкость: 20 000 раз (вкл-выкл)
2. Теплостойкость: категория 2 (температура 55 °C, относительная влажность 95%).
3. Подключение — клемма с зажимом, диаметр кабеля: 25mm2
Диаграмма время-токовой характеристики расцепления
Испытательный ток (A) | Номинальный ток (A) | Заданное время | Результат | Начальное состояние | Примечание |
1.13In | all | t>=1h | Без расцепления | Холодное |
|
1.45In | Все | T<1h | расцепление | нагрев | Ток стабильно достигает заданного значения за 5 с |
2.55In | In<=32A | 1s | расцепление | Холодное | Вспомогательный контакт замкнут, питание включено |
2.55In | In>32A | 1s | расцепление | Холодное | Вспомогательный контакт замкнут, питание включено |
3In(Bрежим) | Все | t>=0.1s | Без расцепления | Холодное | Вспомогательный контакт замкнут, питание включено |
5In(Bрежим) | Все | T<0.1s | расцепление | Холодное | Вспомогательный контакт замкнут, питание включено |
5In(Cmode) | Все | t>=0.1s | Без расцепления | Холодное | Вспомогательный контакт замкнут, питание включено |
10In(Cmode) | Все | T<0.1s | расцепление | Холодное | Вспомогательный контакт замкнут, питание включено |
10(Dmode) | Все | t>=0.1s | Без расцепления | Холодное | Вспомогательный контакт замкнут, питание включено |
14In(Dmode) | Все | T<0.1s | расцепление | Холодное | Вспомогательный контакт замкнут, питание включено
|
FAQ

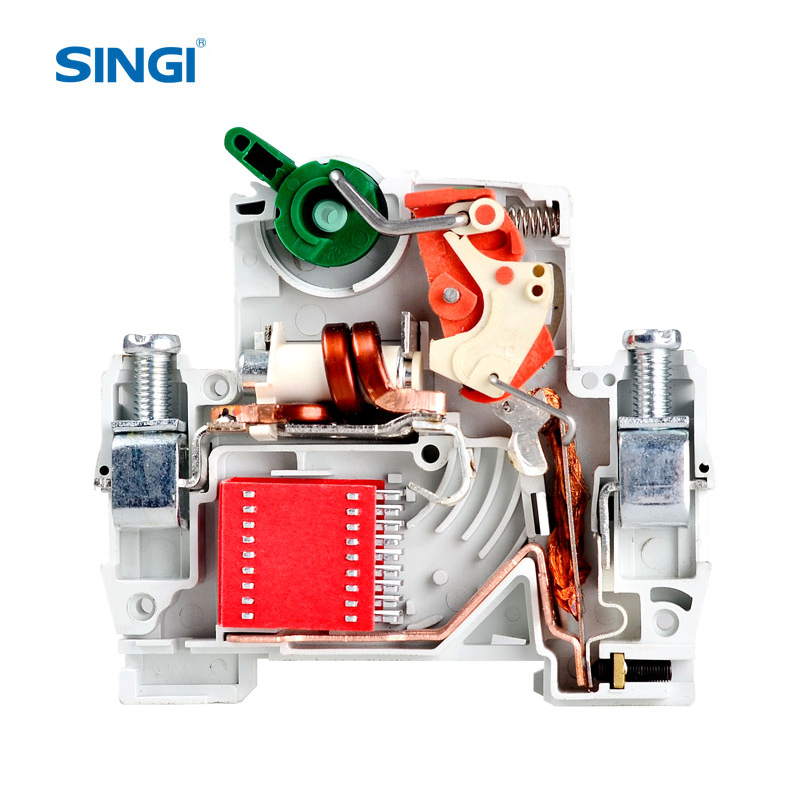

В: Почему в фотоэлектрических системах или системах электромобилей следует использовать специальный модульный автоматический выключатель постоянного тока вместо выключателя переменного тока?О: Постоянный ток не имеет точки перехода через ноль, что делает гашение дуг значительно более трудным, чем при переменном токе. Обычные модульные автоматические выключатели переменного тока не способны безопасно разрывать дуги постоянного тока, что может привести к перегоранию, пожару или взрыву. SG65-63 постоянного тока использует специально разработанную дугогасительную систему для стабильной защиты цепей постоянного тока.
В: В чём разница между характеристиками срабатывания B, C и D для этого модульного автоматического выключателя постоянного тока?О: Характеристика B срабатывает при 3–5In для чувствительных электронных нагрузок. Характеристика C срабатывает при 5–10In для общего освещения и силовых нагрузок. Характеристика D срабатывает при 10–14In для нагрузок с большим пусковым током, таких как двигатели, компрессоры и модули зарядки электромобилей.
В: Почему отключающая способность 6 kA важна для систем питания постоянного тока?О: Отключающая способность 6 kA гарантирует, что модульный автоматический выключатель сможет безопасно отключить ток короткого замыкания в фотоэлектрических массивах, аккумуляторных системах и зарядных станциях для электромобилей без повреждений. Она обеспечивает безопасность системы в экстремальных условиях неисправности.
В: Можно ли использовать этот модульный автоматический выключатель постоянного тока как в положительных, так и в отрицательных цепях постоянного тока?О: Да. Конструкция и дугогасительное исполнение поддерживают обе полярности, что делает его широко применяемым в аккумуляторных блоках, фотоэлектрических коробках-комбайнерах и двунаправленных системах питания постоянного тока.
В: Что делает этот модульный автоматический выключатель подходящим для железнодорожного транспорта и судовых систем питания?О: Он обладает высокой теплостойкостью (класс 2, 55 °C, влажность 95 %), большим механическим ресурсом (20 000 срабатываний) и стабильными характеристиками в жёстких условиях вибрации и влажности, характерных для транспорта.
В: Как сечение подключаемых проводов 25 mm² улучшает применение на объекте?О: Большая ёмкость клемм для проводки позволяет подключать толстые кабели, используемые в мощных системах постоянного тока (фотоэлектрика, накопление энергии, зарядка электромобилей), снижая тепловыделение, обеспечивая пропускную способность по току и повышая долговременную надёжность.
