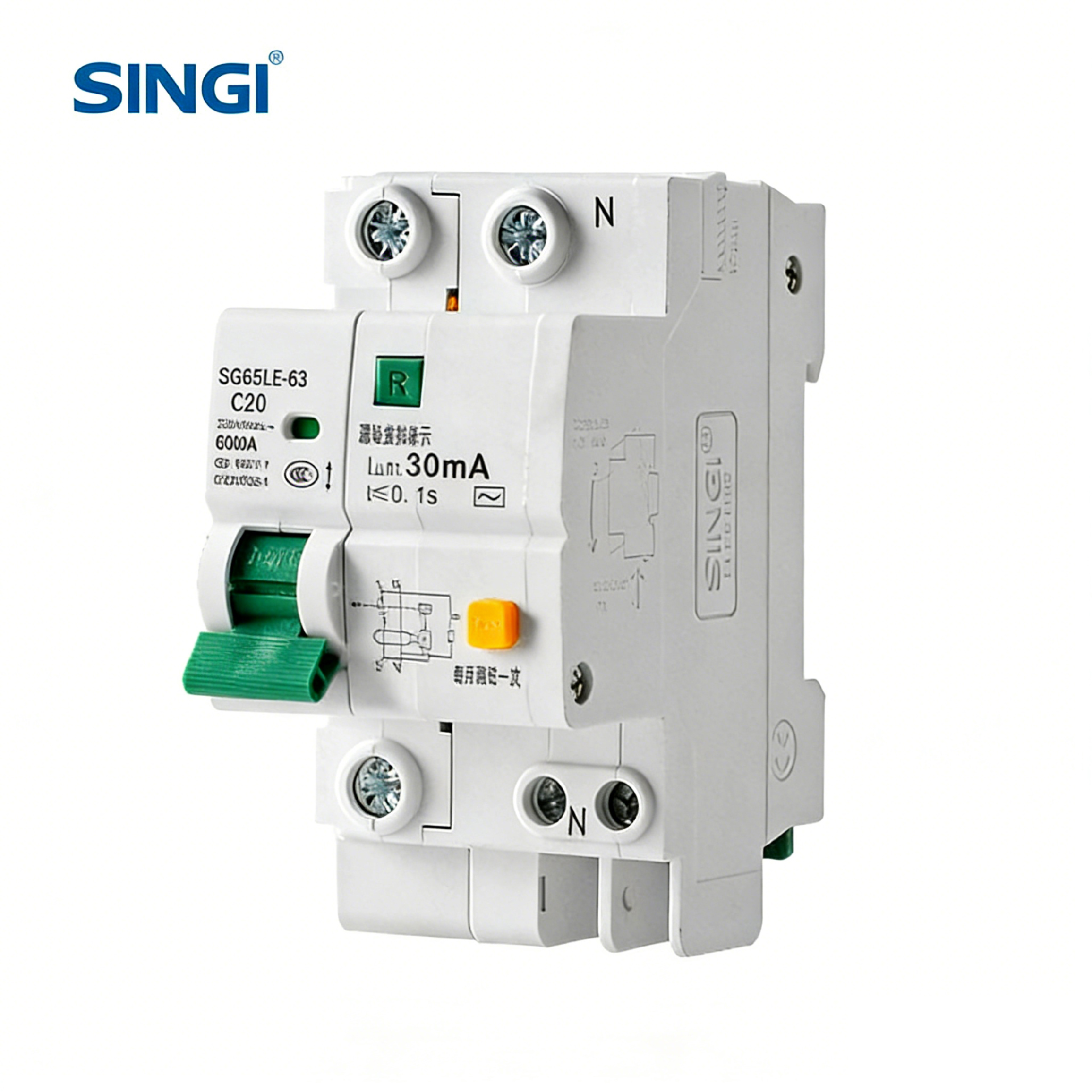

SG65LE

Основные технические характеристики

Дифавтомат (RCBO)

Основные параметры:

· CE/CB/ISO9001/CCC certificates;
· Номинальное напряжение: 230/400 V AC;
· frequency50/60Hz;
· Номинальный ток: 1,3,6,10,16,20,25,32,40,50,63 A;
· 1/2/3/4 полюса на выбор;
· Механическая износостойкость: 20 000 раз;
· Огнестойкость: материал нейлон PA66;
· Степень защиты: IP20;
· С защитой от перегрузки/короткого замыкания;
· Standard:IEC60898;
· Допустимая температура 30 °C
· Отключающая способность: 6 kA;
· Защита освещения/двигателя на выбор

Применение:

Дифавтомат SG65LE применяется в системах электроснабжения переменного тока 50 Hz, однофазных 230 V, трёхфазных 400 V. Когда человек получает удар электрическим током или дифференциальный ток превышает заданное значение, дифавтомат может автоматически отключить питание, чтобы защитить жизнь людей и предотвратить повреждение оборудования из-за дифференциального тока. Он также может защищать цепь от перегрузки и короткого замыкания или использоваться для нечастой коммутации цепи в нормальных условиях. Дополнительные защитные функции, такие как защита от повышенного и пониженного напряжения, могут быть добавлены по запросу заказчиков.

Соответствует стандарту IEC1009-1. GB16917.1.

Конструкция

Дифавтомат серии SG65LE-63 состоит из модульного автоматического выключателя SG65-63 с высокой отключающей способностью и расцепителя дифференциального тока. Этот дифавтомат является электронным дифавтоматом, управляемым током; его основные части включают трансформатор тока нулевой последовательности, электронную плату, расцепитель тока утечки и автоматический выключатель с функциями защиты от перегрузки и короткого замыкания.

Технические параметры

Примечание:

1. Механическая износостойкость: 20 000 раз (вкл-выкл)

2. Теплостойкость: категория 2 (температура 55 °C, относительная влажность 95%).

3. Подключение — клемма с зажимом, диаметр кабеля: 25 mm²

Диаграмма время-токовой характеристики расцепления
