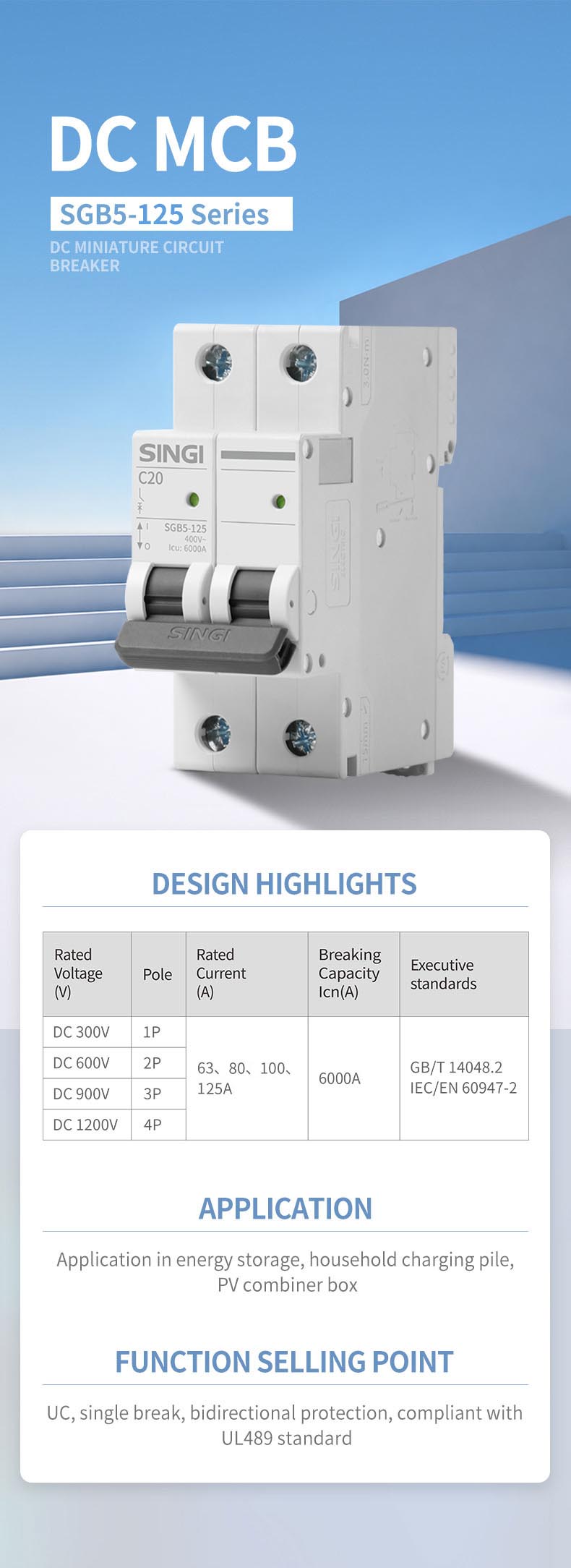

SGB5-125 — это высокопроизводительный модульный автоматический выключатель постоянного тока с конструкцией однократного разрыва и двунаправленной защитой.
Он соответствует стандартам UL489, IEC/EN 60947-2 и GB/T 14048.2, имеет отключающую способность 6 kA и широко применяется в
системы накопления энергии, зарядные станции для электромобилей и коробки-комбайнеры фотоэлектрических систем.
Ключевые характеристики
- Конструкция с одним разрывом
- Двунаправленная защита постоянного тока
- Соответствует стандарту UL489
- Высокая отключающая способность 6 kA
- 1P / 2P / 3P / 4P на выбор
- Широкий диапазон напряжений: 300 V–1200 V DC
- Номинальный ток: 63A–125A
- Стабильная работа в сценариях новой энергетики
- Простой монтаж на DIN-рейку
Технические параметры
| Номинальное напряжение (V) | Полюс | Номинальный ток
(A) | Отключающая способность
Icn (A) | Нормы исполнения |
| DC 300V | 1P | 63.80.100.125A | 6000A | GB/T 14048.2
IEC/EN 60947-2 |
| DC 600V | 2P |
| DC 900V | 3P |
| DC 1200V | 4P |
Типичное применение
- Системы накопления энергии (ESS)：Аккумуляторные батареи, стоечные системы накопления энергии, накопление с подключением к сети
- Зарядные станции для электромобилей：Домашние зарядные устройства, коммерческие быстрые зарядные устройства постоянного тока
- Фотоэлектрические солнечные системы：Коробки-комбайнеры фотоэлектрических систем, защита входа постоянного тока инвертора
- Промышленное питание постоянного тока：Распределение постоянного тока, оборудование автоматизации
- Коммерческие здания：Интеллектуальные микроэнергосети постоянного тока, системы резервного питания
О компании
Zhejiang Singi Electrical LLC
SINGI — профессиональный производитель автоматических выключателей постоянного тока, MCB, дифавтоматов, AFDD и фотоэлектрических устройств защиты. Обладая передовыми НИОКР и строгим контролем качества, наша продукция соответствует стандартам IEC, EN, GB и UL. Мы специализируемся на защите цепей для новой энергетики, предлагая надёжные решения для фотоэлектрических систем, систем накопления энергии, зарядки электромобилей и промышленных систем постоянного тока по всему миру.
FAQ
В: Что означает «двунаправленная защита» для модульного автоматического выключателя постоянного тока SGB5-125 и почему это важно?О: Двунаправленная защита позволяет модульному автоматическому выключателю безопасно прерывать поток тока в обоих направлениях в цепи постоянного тока. Это критически важно для систем накопления энергии на аккумуляторах и систем электромобилей, где ток может заряжать или разряжать, обеспечивая полную защиту во всех режимах работы.
В: Почему соответствие UL489 важно для модульных автоматических выключателей постоянного тока на мировых рынках?О: UL489 — ключевой стандарт безопасности для автоматических выключателей в Северной Америке и многих международных рынках. Он гарантирует, что изделие соответствует строгим требованиям к тепловым, магнитным характеристикам и характеристикам при коротком замыкании, что делает SGB5-125 пригодным для глобальных проектов в области фотоэлектрики, накопления энергии и зарядки электромобилей.
В: В чём разница между «одинарным разрывом» и «двойным разрывом» в конструкции DC MCB?О: Однократный разрыв использует один контактный зазор для гашения дуги постоянного тока, обеспечивая компактные размеры и экономичность для большинства применений в новой энергетике. Двойной разрыв использует два зазора для систем с более высоким напряжением. В SGB5-125 применён однократный разрыв, оптимизированный для 300–1200 V DC с надёжным гашением дуги.
В: Почему отключающая способность 6kA необходима для фотоэлектрических систем и систем накопления энергии?О: Фотоэлектрические массивы и батарейные сборки генерируют высокий ток короткого замыкания при аварийных условиях. Отключающая способность 6 kA гарантирует, что модульный автоматический выключатель сможет безопасно отключить повреждения без собственного повреждения, предотвращая риски возгорания и защищая дорогостоящее оборудование.
В: Можно ли использовать SGB5-125 как для защиты положительной, так и отрицательной шины постоянного тока?О: Да. Его двунаправленная конструкция и оптимизированная для постоянного тока дугогасительная камера позволяют защищать обе полярности, что делает его идеальным для коробок-комбайнеров, аккумуляторных стоек и входных/выходных цепей зарядных станций.
