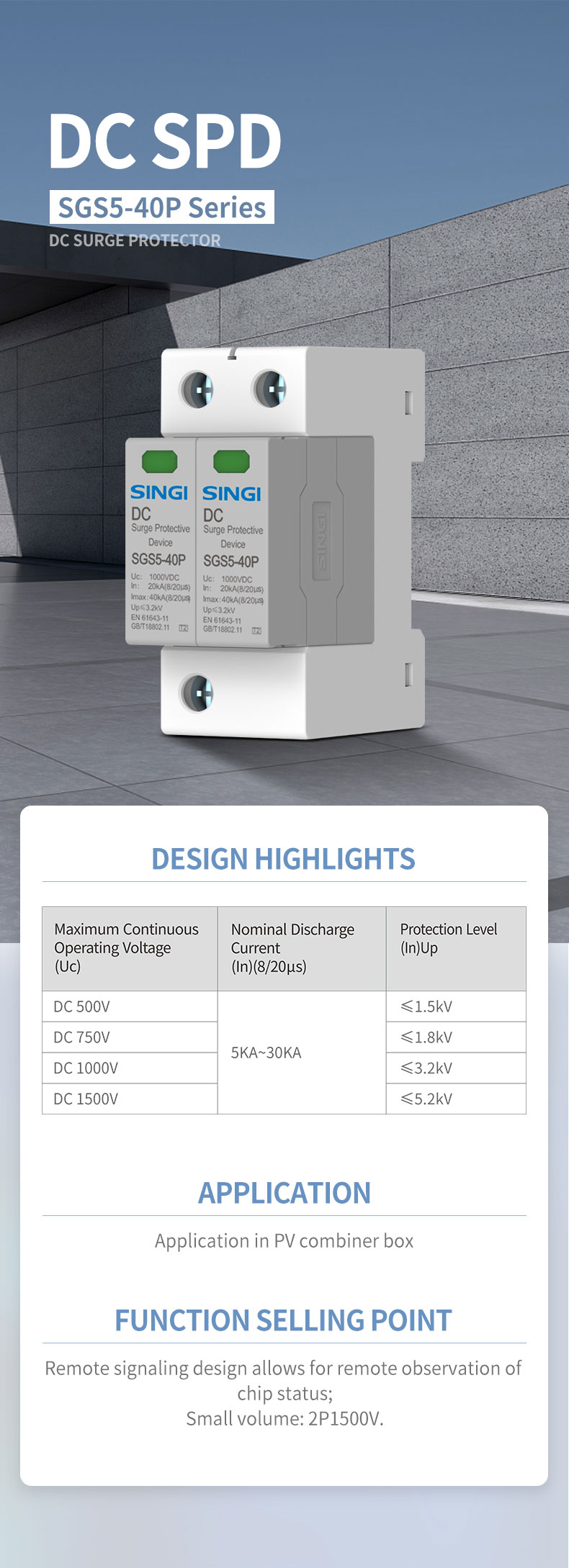

SGS5-40P — это специализированное устройство защиты от импульсных перенапряжений постоянного тока, предназначенное для фотоэлектрических (PV) систем. Оно имеет компактную конструкцию 2P, подходящую для применения при 1500V DC, поддерживает дистанционную сигнализацию для мониторинга состояния в реальном времени и обеспечивает надёжную защиту от молний и импульсных перенапряжений для фотоэлектрических коробок-комбайнеров и солнечных энергетических массивов.
Ключевые характеристики
Функции продукта
- Защита от импульсных перенапряжений & молний: Поглощает мгновенное высокое напряжение, вызванное молнией или колебаниями сети.
- Дистанционная сигнализация: Дистанционно контролирует состояние внутреннего чипа, обеспечивая интеллектуальное техническое обслуживание и эксплуатацию (O&M).
- Компактная конструкция: Экономит место для установки в коробках-комбайнерах фотоэлектрических систем.
- Стабильная работа: Обеспечивает долгосрочную безопасную работу солнечных энергосистем.
Технические параметры
Максимальное длительное
Рабочее напряжение
(Uc) | Номинальный разряд
Ток
(In)(8/20μs) | Уровень защиты
(In)Up |
| DC 500V | 5KA-30KA | ≤1.5kV |
| DC 750V | ≤1.8kV |
| DC 1000V | ≤3.2kV |
| DC 1500V | ≤5.2kV |
О компании
Zhejiang Singi Electrical LLC
SINGI — профессиональный производитель фотоэлектрических и электрических устройств защиты постоянного тока, специализирующийся на фотоэлектрической защите от импульсных перенапряжений, автоматических выключателях постоянного тока, MCB и компонентах безопасности для новой энергетики. Обладая зрелыми НИОКР, строгим контролем качества и богатым отраслевым опытом, SINGI предлагает надёжные сертифицированные решения защиты для глобальных фотоэлектрических систем, систем накопления энергии и систем зарядки электромобилей.
FAQ
В: Почему фотоэлектрические системы должны использовать специальное УЗИП постоянного тока вместо обычного УЗИП переменного тока?
О: Фотоэлектрические системы выдают чистое напряжение постоянного тока без точки перехода через ноль. Обычный AC УЗИП не может погасить дуги постоянного тока после срабатывания при импульсном перенапряжении, что может привести к перегоранию или пожару. SGS5‑40P использует оптимизированную для постоянного тока конструкцию, обеспечивающую безопасное отключение и долгосрочную стабильность.
В: Какова функция дистанционной сигнализации в SGS5‑40P и почему она важна для фотоэлектрических станций?
О: Дистанционная сигнализация выдаёт коммутационный сигнал при отказе или старении внутреннего защитного чипа УЗИП. Для крупномасштабных фотоэлектрических станций (особенно необслуживаемых) эта функция обеспечивает дистанционный мониторинг неисправностей, исключает «слепое» обслуживание и гарантирует непрерывную безопасность системы.
В: Почему уровень защиты (Up) возрастает при повышении напряжения постоянного тока с 500 V до 1500 V?
О: Более высокое системное напряжение требует более высокого внутреннего порога пробоя, чтобы избежать ложных срабатываний при нормальном рабочем напряжении. Уровень защиты рассчитан на соответствие уровню напряжения, при этом остаточное напряжение ограничивается безопасным диапазоном для фотоэлектрических инверторов и компонентов.
В: Как УЗИП SGS5‑40P защищает ключевое оборудование, такое как фотоэлектрические инверторы?
О: Когда удар молнии или импульсное перенапряжение наводит высокое напряжение на кабелях постоянного тока, УЗИП быстро ограничивает напряжение до безопасного уровня, поглощая избыточную энергию, чтобы предотвратить пробой или повреждение внутренних плат инвертора, конденсаторов и модулей IGBT.
В: Можно ли использовать это УЗИП в фотоэлектрических системах как на 1000 V, так и на 1500 V?
О: Да. SGS5‑40P предлагает полный ряд напряжений от 500 V до 1500 V. Вы можете выбрать соответствующую модель исходя из номинального напряжения постоянного тока вашей системы. Он широко совместим со старыми фотоэлектрическими станциями на 1000 V и новыми на 1500 V.
В: Каков срок службы УЗИП SGS5‑40P и когда его следует заменять?
О: Срок службы зависит от частоты и интенсивности импульсных перенапряжений. Функция дистанционной сигнализации подаст тревогу, когда модуль выработает ресурс. В среднем рекомендуется проверять каждые 1–2 года и немедленно заменять при срабатывании сигнала о неисправности.
Сценарии применения
- Коробки-комбайнеры фотоэлектрических систем: Защита от импульсных перенапряжений на уровне стрингов и модулей
- Солнечные электростанции: Коммунальные, коммерческие и промышленные фотоэлектрические станции
- Системы фотоэлектрических инверторов: Защита от импульсных перенапряжений на стороне входа постоянного тока
- Автономные солнечные системы: Безопасность цепей аккумулятора и панели
- Шкафы распределения постоянного тока: Защита от молний и импульсных перенапряжений
- Необслуживаемые фотоэлектрические станции: Удалённый мониторинг и интеллектуальное техническое обслуживание и эксплуатация (O&M)
